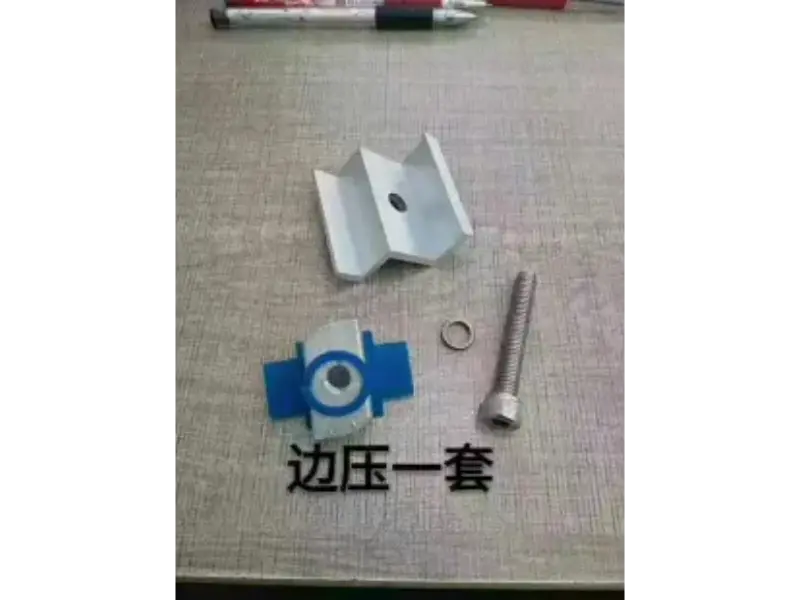

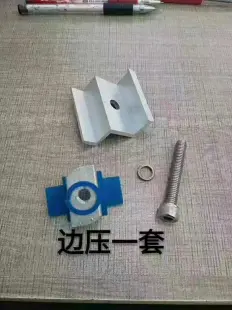

फोटोव्होल्टेइक (पीव्ही) ॲरेमध्ये पहिल्या आणि शेवटच्या सोलर मॉड्यूल्सच्या बाहेरील कडांवर ॲल्युमिनियम मिश्र धातु एज-क्लॅम्पिंग ब्लॉक्स स्थापित केले जातात. ते माउंटिंग रेलमध्ये मॉड्यूल्स सुरक्षित करतात, एंड-पॉइंट विस्थापन प्रतिबंधित करतात आणि उच्च वारा आणि बर्फाचा भार यांसारख्या बाह्य शक्तींविरूद्ध प्रतिकार प्रदान करतात. मिड-क्लॅम्प्ससह, ते संपूर्ण मॉड्यूल-क्लॅम्पिंग सिस्टम तयार करतात. प्रत्येक युनिट 304 स्टेनलेस स्टील टी-बोल्ट आणि नटांसह येते, पर्यायी EPDM अँटी-स्लिप रबर पॅडसह मॉड्यूलच्या ॲल्युमिनियम फ्रेमला इंडेंटेशन किंवा स्लिपेजपासून संरक्षण करण्यासाठी. स्ट्रक्चरल डिझाईन ड्रेनेज आणि वाहणे सुलभ करते, धूळ आणि बर्फाचे संचय कमी करण्यास मदत करते. हे क्लॅम्प्स सिंगल-ग्लास आणि ड्युअल-ग्लास मॉड्यूल्ससाठी योग्य आहेत, निवासी, व्यावसायिक, औद्योगिक आणि उपयुक्तता-स्केल ग्राउंड-माउंट केलेल्या पीव्ही पॉवर प्लांट्सना लागू होतात; ते विशिष्ट मॉड्यूल जाडीवर आधारित देखील सानुकूलित केले जाऊ शकतात.
6005-T5 किंवा 6063-T5 ॲल्युमिनियम मिश्रधातूपासून बनवलेले, हे ॲल्युमिनियम मिश्र धातुच्या काठावर-क्लॅम्पिंग ब्लॉक्स् एक उत्कृष्ट ताकद-ते-वजन गुणोत्तर देतात. ते अत्यंत कठोर आणि दीर्घकालीन भारांखाली विकृत होण्यास प्रतिरोधक असतात, PV ॲरेचे एकूण वजन कमी करतात—त्यामुळे छतावरील आणि सपोर्ट स्ट्रक्चर्सवरील भार कमी होतो—जसे हाताळणी आणि स्थापना सुलभ होते.
≥10μm च्या ऑक्साईड थर जाडीसह एनोडाइज्ड फिनिशसह, हे क्लॅम्प किनार्यावरील, मीठ-स्प्रे किंवा दमट वातावरणातही स्थिर राहतात. सर्वसमावेशक, इन-हाऊस अँटी-कॉरोझन प्रक्रियेद्वारे समर्थित, ते 25 वर्षांच्या अँटी-कॉरोझन वॉरंटीसह येतात, ज्यामुळे घटक बदलणे किंवा गंज उपायांशी संबंधित दीर्घकालीन ऑपरेशनल आणि देखभाल खर्च कमी होतो.
आतील पृष्ठभागावर अँटी-स्लिप सीरेशन्स आहेत, जे EPDM रबर पॅडसह एकत्रित केल्यावर, मॉड्यूल घसरणे टाळण्यासाठी घर्षण वाढवते. हे डिझाइन मॉड्यूल फ्रेमचे संरक्षण करते, इंडेंटेशन किंवा ॲल्युमिनियम फ्रेम आणि काचेचे नुकसान टाळते, मॉड्यूलचे दीर्घकालीन, सुरक्षित ऑपरेशन सुनिश्चित करते.
मॉड्यूलर डिझाइन जटिल ऑन-साइट प्रक्रियेची आवश्यकता काढून टाकते. स्थापना एका व्यक्तीद्वारे केली जाऊ शकते, ज्यामुळे उंचीवर काम करण्याची आव्हाने कमी होतात, बांधकामाची वेळ लक्षणीयरीत्या कमी होते आणि मालकांना श्रम आणि प्रकल्प कालावधी खर्च वाचवण्यास मदत होते. 5. व्यापक अनुकूलता:
30/35/40mm च्या मुख्य प्रवाहातील सौर मॉड्यूल जाडीशी सुसंगत, गैर-मानक, सानुकूलित परिमाणांसाठी समर्थनासह. विविध उत्पादकांकडून विविध फ्रेम स्ट्रक्चर्स आणि मॉड्यूल्स सामावून घेण्यासाठी डिझाइन केलेले, एक सिंगल सप्लाय सिस्टम प्रकल्पांच्या विस्तृत श्रेणीसाठी प्रोफाइल आवश्यकता पूर्ण करू शकते.
ॲल्युमिनियम मिश्र धातु एज-क्लॅम्पिंग ब्लॉक्स उच्च वारा आणि जोरदार बर्फवृष्टीला प्रवण असलेल्या प्रदेशांमध्ये स्ट्रक्चरल लोड आवश्यकता पूर्ण करण्यासाठी इंजिनियर केलेले आहेत. मिड-क्लॅम्प्सच्या संयोगाने वापरल्यास, ते सौर ॲरेची संपूर्ण स्थिरता सुनिश्चित करतात. क्लॅम्प्स आणि माउंटिंग रेल एकाच निर्मात्याद्वारे पुरवल्या जात असल्याने, ते साइटवर असेंब्ली दरम्यान खराब फिट किंवा स्लिपेज यासारख्या समस्या कमी करून उच्च प्रमाणात अचूकता देतात.
केवळ प्राथमिक ॲल्युमिनियम बिलेट वापरले जातात; पुनर्नवीनीकरण किंवा स्क्रॅप ॲल्युमिनियम कठोरपणे प्रतिबंधित आहे. येणाऱ्या कच्च्या मालाची यादृच्छिक गुणवत्तेची तपासणी केली जाते ज्यामुळे स्त्रोतावरील निकृष्ट दर्जाची सामग्री काढून टाकली जाते, सातत्यपूर्ण यांत्रिक गुणधर्म आणि दीर्घकालीन गंज प्रतिकार सुनिश्चित केला जातो.
संपूर्ण एक्सट्रूजन, मशीनिंग आणि पृष्ठभागावरील उपचारांच्या टप्प्यांमध्ये कठोर तपासणी केली जाते. मितीय सहिष्णुता काटेकोरपणे नियंत्रित केली जाते आणि मोठ्या प्रमाणात उत्पादन सुरू होण्यापूर्वी गंभीर परिमाणांसाठी "प्रथम-लेख" तपासणी केली जाते, ज्यामुळे क्लॅम्पच्या प्रत्येक बॅचमध्ये सातत्यपूर्ण फिट आणि लॉकिंग कार्यप्रदर्शन सुनिश्चित होते.
उत्पादनांना देखावा, ऑक्साईड फिल्मची जाडी, कडकपणा आणि पुल-आउट लोड क्षमतेसाठी यादृच्छिक चाचणी केली जाते. सर्व कार्यप्रदर्शन निर्देशक प्रकल्प स्वीकृती निकष पूर्ण करतात याची खात्री करण्यासाठी चाचणी अहवाल प्रदान केले जाऊ शकतात.

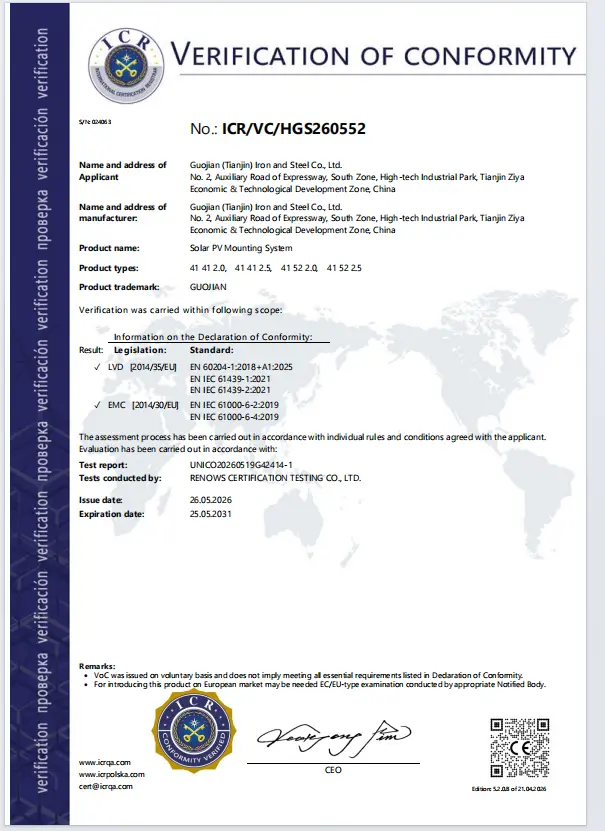

ॲल्युमिनियम मिश्र धातु एज-क्लॅम्पिंग ब्लॉक्स ISO9001 आणि CE प्रमाणित आहेत. देशांतर्गत निविदा तसेच परदेशी प्रकल्पांसाठी तपासणी आणि सीमाशुल्क मंजुरीची आवश्यकता पूर्ण करून, प्रत्येक शिपमेंटसह साहित्य प्रमाणपत्रे आणि वॉरंटी दस्तऐवज प्रदान केले जातात.
घटक वैयक्तिकरित्या पॅक केले जातात आणि प्रबलित बाह्य कार्टनमध्ये ठेवले जातात ज्यामुळे समुद्र किंवा जमिनीच्या वाहतुकीदरम्यान होणारे नुकसान किंवा विकृतीकरण टाळण्यासाठी, मालाच्या निरुपयोगी स्थितीत येण्याचा धोका कमी होतो.
विक्रीनंतरची सेवा
आम्ही प्रोजेक्ट ब्लूप्रिंटच्या पुनरावलोकनासह उत्पादन निवड, इंस्टॉलेशन प्लॅनिंग आणि लोड-बेअरिंग तांत्रिक सल्लामसलत करण्यासाठी मोफत सहाय्य प्रदान करतो. खरेदी करण्यापूर्वी, आम्ही प्रकल्पाच्या वारा/बर्फाच्या भाराच्या आवश्यकता आणि मॉड्यूलची जाडी यावर आधारित योग्य वैशिष्ट्ये निर्धारित करण्यात मदत करू शकतो; स्थापना टप्प्यात, आम्ही सर्वसमावेशक स्थापना मार्गदर्शन ऑफर करतो.
सामान्य बाहेरील वापराच्या परिस्थितीत, ॲल्युमिनियम मिश्र धातुच्या काठावर क्लॅम्पिंग ब्लॉक्स 25 वर्षांच्या अँटी-कॉरोझन वॉरंटीसह येतात आणि स्टेनलेस स्टील फास्टनर्स 10 वर्षांच्या वॉरंटीसह सामग्री आणि कारागिरीतील दोष कव्हर करतात.
उत्पादनातील दोषांमुळे उद्भवणाऱ्या गुणवत्तेच्या समस्यांसाठी, आम्ही बदली, देवाणघेवाण किंवा वाटाघाटीद्वारे भरपाई ऑफर करतो. घटक समस्यांमुळे प्रकल्पाच्या वेळापत्रकांना विलंब होणार नाही याची खात्री करण्यासाठी आम्ही फोटोंद्वारे पडताळणी केल्यावर जलद प्रतिसाद देतो.
टप्प्याटप्प्याने वितरणासाठी समर्थनासह उत्पादन प्रकल्पाच्या वेळेनुसार शेड्यूल केले जाते. निर्यात ऑर्डरसाठी, आम्ही पॅकिंग आणि कस्टम क्लिअरन्स दस्तऐवज प्रदान करतो आणि विविध व्यापार अटींचे समर्थन करतो, देशांतर्गत आणि आंतरराष्ट्रीय ऑर्डरसाठी वेळेवर शिपमेंट सुनिश्चित करतो.
आम्ही तांत्रिक समस्यांसाठी जलद समन्वय प्रदान करतो आणि ऑन-साइट इंस्टॉलेशन आणि कमिशनिंगसाठी दूरस्थ मार्गदर्शन ऑफर करतो. स्थापनेदरम्यान आकारमान किंवा फिट यासंबंधीच्या प्रश्नांची उत्तरे त्वरित ऑनलाइन दिली जातात. वितरणानंतर, आम्ही साइटवरील उत्पादन कार्यक्षमतेचे परीक्षण करण्यासाठी आणि भविष्यातील प्रकल्पांमध्ये उत्पादन निवड ऑप्टिमाइझ करण्यासाठी अभिप्राय गोळा करण्यासाठी नियमित पाठपुरावा करतो.
A: ते अदलाबदल करण्यायोग्य नाहीत. दोन समीप पॅनेल एकाच वेळी सुरक्षित करण्यासाठी मॉड्यूल्समध्ये मिड-क्लॅम्प स्थापित केले जातात, तर मॉड्यूलच्या बाहेरील कडा सुरक्षित करण्यासाठी ॲरेच्या शेवटी ॲल्युमिनियम मिश्र धातु एज-क्लॅम्पिंग ब्लॉक्स स्थापित केले जातात; ॲरे पूर्णपणे सुरक्षित करण्यासाठी दोन्ही आवश्यक आहेत.
अ: क्लॅम्प्समध्ये विशिष्ट मॉड्यूल जाडीसाठी डिझाइन केलेले अंतर्गत स्लॉट आहेत; फक्त क्लॅम्पला वास्तविक मॉड्यूलच्या जाडीशी जुळवा. मॉड्यूल फ्रेमला उशी आणि संरक्षित करण्यासाठी ते EPDM रबर पॅडसह सुसज्ज आहेत. योग्य घट्ट केल्याने काच किंवा ॲल्युमिनियम फ्रेमचे नुकसान होणार नाही, जरी टॉर्क वैशिष्ट्यांपेक्षा जास्त शक्तीची शिफारस केलेली नाही.
उ: होय, ॲल्युमिनियम मिश्र धातुचे शेवटचे क्लॅम्प वैयक्तिकरित्या खरेदी केले जाऊ शकतात. मिड-क्लॅम्प्स आणि फास्टनर्स देखील स्वतंत्रपणे ऑर्डर केले जाऊ शकतात आणि आम्ही लहान ते मोठ्या बॅचपर्यंत सर्व आकारांच्या ऑर्डर स्वीकारतो.
उत्तर: होय, ते सिंगल-ग्लास आणि डबल-ग्लास मॉड्यूल दोन्हीशी सुसंगत आहेत. ऑर्डर देताना फक्त फ्रेम स्ट्रक्चर आणि तुमच्या मॉड्यूल्सची जाडी प्रदान करा आणि आम्ही योग्य स्लॉट आणि रबर गॅस्केट कॉन्फिगरेशन देऊ.
A: आमच्या ॲल्युमिनियम मिश्र धातुच्या काठावरील क्लॅम्प्समध्ये ≥10μm जाडीसह एक एनोडाइज्ड कोटिंग आहे, ज्यामुळे स्थिर मीठ-धुक्याचा प्रतिकार सुनिश्चित होतो — दमट किनारी वातावरणासाठी आदर्श. ते 25 वर्षांच्या अँटी-कॉरोझन वॉरंटीसह देखील येतात. अत्यंत संक्षारक औद्योगिक क्षेत्रांसाठी, आम्ही जाड एनोडाइज्ड कोटिंगसाठी पर्यायांचे मूल्यांकन करू शकतो.
A: मानक वैशिष्ट्यांसाठी, आयटम साधारणपणे स्टॉकमध्ये असतात आणि 7-10 व्यावसायिक दिवसांमध्ये पाठवतात. गैर-मानक, सानुकूलित आकार किंवा विशिष्ट जाडीसाठी, लीड टाइम अंदाजे 15-25 व्यावसायिक दिवस आहे; तुम्ही तुमची ऑर्डर देण्यापूर्वी आम्ही अचूक टाइमलाइनची पुष्टी करू.
