टिकाऊ गॅल्वनाइज्ड स्टील बांधकामासह सौर माउंटिंग सिस्टमसाठी घाऊक ग्राउंड पाइल

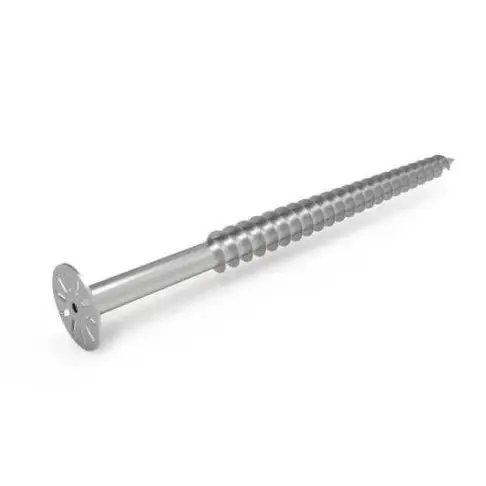

गुओजियान पुरवठादार फोटोव्होल्टेइक सिस्टमसाठी भूमिगत घटकांच्या उत्पादनावर लक्ष केंद्रित करतात. ते फोटोव्होल्टेइक सर्पिल ग्राउंड अँकर आणि प्रोजेक्ट-विशिष्ट कस्टमायझेशनची मोठ्या प्रमाणात खरेदी करतात. फोटोव्होल्टेइक सर्पिल ग्राउंड अँकर, अदृश्य भूमिगत पाया म्हणून, पारंपारिक काँक्रीट बेस बदलतात. ते नदीकाठची गाळ, खडकाळ पडीक जमीन आणि बॅकफिल माती यांसारख्या परिस्थितींमध्ये वापरले जातात, काँक्रीट ओतणे, क्युरींग आणि विघटन करण्याचा त्रास टाळतो. ते कृषी फोटोव्होल्टेइक, फिशरी फोटोव्होल्टेइक, ग्राउंड डिस्ट्रिब्युटेड आणि फोटोव्होल्टेइक कार निवारा प्रकल्पांमध्ये मोठ्या प्रमाणावर वापरले जातात. बऱ्याच प्रकल्पांमध्ये जमिनीच्या वरचे ग्राउंड सपोर्ट चांगले डिझाइन केलेले आहेत, परंतु ते भूमिगत ग्राउंड अँकरच्या कामाच्या स्थितीतील फरकांकडे दुर्लक्ष करतात. नंतर, सेटलमेंट, विचलन आणि अपुरा उत्थान प्रतिकार यासारख्या समस्या उद्भवू शकतात, ज्यामुळे लपलेले दोष उद्भवू शकतात. आम्ही देशांतर्गत भूवैज्ञानिक व्यावहारिक अनुभवावर आधारित सर्पिल ग्राउंड अँकर तयार करतो. 12-18 कार्य दिवसांच्या वितरण कालावधीसह मानक तपशील स्टॉकमध्ये आहेत. प्रकल्प मंजूरी आणि स्वीकृती आवश्यकता पूर्ण करण्यासाठी तृतीय-पक्ष चाचणी अहवाल प्रदान केले जाऊ शकतात. आमच्या ग्राउंड पाइल मालिकेत उत्पादने समाविष्ट आहेत जसे कीग्राउंड स्क्रू अँकर, इ.

ते काय आहे?

फोटोव्होल्टेइक पॉवर स्टेशनमध्ये जे दिसते ते घटक आणि समर्थन आहेत. जमिनीखाली दफन केलेले सर्पिल ग्राउंड अँकर हे खरोखरच सर्व वजन धारण करतात. भूजल, क्षारयुक्त माती आणि बुरशी मातीच्या संपर्कात ते वर्षभर जमिनीत गाडले जाते. एकदा का गंजणे, कमी होणे किंवा अपुऱ्या उत्थान प्रतिरोधक क्षमता निर्माण झाल्यानंतर, संपूर्ण ग्राउंड सपोर्ट सिस्टम झुकते आणि विकृत होते.

जमिनीवरील घटकांच्या विपरीत ज्याची कधीही तपासणी आणि देखभाल केली जाऊ शकते, ग्राउंड अँकर जमिनीत गाडले जातात आणि वेळेवर समस्या शोधणे कठीण आहे. जेव्हा समर्थन स्पष्टपणे ऑफसेट केले जातात, तेव्हा याचा अर्थ असा होतो की अपरिवर्तनीय नुकसान आधीच झाले आहे. बाजारातील अनेक ग्राउंड अँकर वेगवेगळ्या प्रदेशातील मातीची आंबटपणा, क्षारता आणि भूजल पातळीच्या वास्तविक परिणामाकडे दुर्लक्ष करून, रेखाचित्रांमध्ये फक्त पाईपचा व्यास आणि ब्लेडचा आकार विचारात घेतात. आमची सर्पिल ग्राउंड अँकर उत्पादने केवळ ड्रॉइंग पॅरामीटर्सवर आधारित नसून देशभरातील विविध बांधकाम साइट्सच्या भौगोलिक अभिप्रायावर आधारित आहेत.

ग्राउंड अँकरची अभियांत्रिकी मिशन काय आहेत

फोटोव्होल्टेइक सर्पिल ग्राउंड अँकर फक्त ब्लेडसह पाईप नाही. हे खालचा दाब, वरच्या दिशेने वाढणारी शक्ती आणि क्षैतिज कातरणे देखील सहन करते.

जेव्हा जोरदार वारे वाहतात तेव्हा फोटोव्होल्टेइक घटक प्रचंड उत्थान शक्ती निर्माण करतात. ग्राउंड अँकर संपूर्ण सपोर्ट सिस्टमला उचलण्यापासून रोखण्यासाठी मातीसह ब्लेडच्या चाव्यावर अवलंबून असतो. साचलेल्या बर्फाच्या वजनाखाली, ग्राउंड अँकरला संपूर्णपणे कमी होण्यापासून रोखण्यासाठी खोल आणि स्थिर मातीच्या थरापर्यंत भार पसरवणे आवश्यक आहे. पार्श्व वाऱ्याच्या स्थितीत, ते ढिगाऱ्याला झुकण्यापासून रोखण्यासाठी ढिगाऱ्याच्या शरीराच्या कातरण्याच्या प्रतिकाराची चाचणी करते.

काँक्रीट फाउंडेशन स्व-वजनाद्वारे स्थिरता प्राप्त करू शकतात; सर्पिल ग्राउंड अँकर पूर्णपणे ब्लेडच्या चाव्यावर आणि आजूबाजूच्या मातीवर अवलंबून असतो. चिकणमाती, वाळू किंवा बॅकफिल मातीमध्ये पुरलेले समान ग्राउंड अँकर उत्थान आणि कम्प्रेशन प्रतिरोधकतेमध्ये खूप फरक असू शकतात. रेखांकनावरील सैद्धांतिक पत्करण्याची क्षमता वास्तविक बांधकाम साइटवर थेट सवलत दिली जाऊ शकते, जे अनेक प्रकल्पांमध्ये प्राथमिक गणना आणि साइटवरील मापन परिणामांमधील विसंगतीचे मूळ कारण आहे.

प्रकल्प साइटवरून अपयश प्रकरण पुनरावलोकन

उत्पादनाची रचना उलट अनुकूल करण्यासाठी मागील सहकार्य प्रकल्पांमध्ये ग्राउंड अँकरच्या अपयशाची प्रकरणे आम्ही सोडवली आहेत. आमच्यासाठी उत्पादने तयार करण्यासाठी हा देखील एक महत्त्वाचा संदर्भ आहे.

हॉट-डिप गॅल्वनाइजिंग प्रक्रिया: भूगर्भातील गंज रोखण्यासाठी मुख्य तपशील

ग्राउंड अँकरचे बहुतेक जीवनचक्र जमिनीत गाडले जाते. गंज प्रतिबंधक प्रक्रिया थेट सेवा जीवन निर्धारित करते.

बाजारात अनेक उपचार पद्धती आहेत: कोल्ड गॅल्वनाइजिंग, पेंटिंग आणि ब्रशिंग झिंक आणि एकूणच हॉट-डिप गॅल्वनाइजिंग. कोल्ड गॅल्वनाइझिंग म्हणजे पृष्ठभागावर कोटिंगचा एक पातळ थर असतो, जो मातीचा थर आणि दगडांच्या स्क्रॅचसह घर्षणाने सहजपणे खराब होतो. खराब झालेल्या बिंदूपासून भूजल त्वरीत स्टील पाईपला गंजण्यास सुरवात करेल.

आम्ही एकूणच हॉट-डिप गॅल्वनाइजिंग प्रक्रियेचा अवलंब करतो, जेथे स्टील पाईप आणि सर्पिल ब्लेड सर्व झिंकमध्ये बुडवले जातात. वेल्ड सीम स्थिती देखील एक जस्त कोटिंग तयार करते, एक बेअर वेल्ड गंज बिंदू न सोडता. अनेक छोटे कारखाने स्टील पाईप आणि ब्लेड एकत्र वेल्ड करतात आणि नंतर पृष्ठभागावर फक्त झिंक ब्रश करतात, वेल्ड सीमची स्थिती गंज प्रगती बिंदू म्हणून सोडतात.

हॉट-डिप गॅल्वनाइझिंग हे झिंक थर जितके जाड असेल तितके चांगले नाही. जास्त जाड जस्त थर सोलण्याची आणि पडण्याची शक्यता असते. आम्ही 85-120 μm च्या मर्यादेत झिंक कोटिंगची जाडी नियंत्रित करतो, कोटिंगचे आसंजन आणि मातीच्या क्षरणाचा प्रतिकार संतुलित करतो. स्टील पाईपची निवड Q235B हॉट-रोल्ड पाईप सामग्री म्हणून केली जाते आणि भिंतीची वास्तविक जाडी काटेकोरपणे नियंत्रित केली जाते, खोट्या चिन्हांकित भिंतीच्या जाडीसह पातळ-भिंतीच्या पाईप सामग्रीस नकार दिला जातो.

साइट संरक्षण आणि शिपिंग संरक्षण

सर्पिल ढीग एक जड स्टील संरचना घटक आहे. वाहतूक आणि फडकवताना, जर ते आदळले असेल तर, स्थानिक गॅल्वनाइज्ड कोटिंग स्क्रॅप केले जाऊ शकते. जर उपचार केले नाहीत तर, गाडल्या गेलेल्या भागांना गंजण्याची शक्यता असते.

जेव्हा आम्ही उत्पादने वितरीत करतो, तेव्हा फ्लँजच्या छिद्राला धक्के बसू नयेत म्हणून ब्लॉकच्या डोक्यावर एक संरक्षक रिंग लावली जाते; साध्या संरक्षक फिल्म ढीग शरीराच्या मुख्य भागांसाठी बनविल्या जातात. थेट स्टॅकिंग आणि ढिगाऱ्यांमधील घर्षण टाळण्यासाठी स्टील ट्रस फ्रेम्स वापरून संपूर्ण शिपमेंट वेगळे केले जाते.

वस्तूंच्या प्रत्येक बॅचमध्ये डिलिव्हरी दस्तऐवज असतात: सामग्रीची यादी, गॅल्वनायझेशन चाचणी अहवाल. साइट कर्मचाऱ्यांना वेगवेगळ्या लांबीच्या आणि ब्लेड वैशिष्ट्यांच्या ढिगाऱ्यांची संख्या मोजता यावी, गोंधळ टाळण्यासाठी आणि साइटवरील सामग्रीचा चुकीचा वापर टाळता यावे यासाठी पॅकिंग सूचीचे वैशिष्ट्यांनुसार वर्गीकरण केले जाते.

प्रकल्प अंमलबजावणी समर्थन

आम्ही केवळ तयार केलेले ढीग उत्पादनेच देत नाही तर प्रकल्पाच्या सुरुवातीच्या टप्प्यापासून ते बांधकामाच्या टप्प्यापर्यंत सहकार्याची ऑफर देखील देतो.

1. भूगर्भीय डेटाचे मूल्यांकन: क्लायंट भूगर्भीय अहवाल प्रदान करतो आणि आम्ही मातीच्या थराची मापदंड एकत्र करतो ज्यामुळे ढिगाऱ्याची लांबी आणि ब्लेडच्या स्वरूपावर संदर्भ अभिप्राय दिला जातो. आम्ही पूर्ण वचनबद्धता करत नाही आणि स्मरण करून देतो की ऑन-साइट चाचणी-पाइलिंग सत्यापन आवश्यक आहे;

2. नमुना आणि ट्रायल-पाइल सपोर्ट: नवीन प्रकल्पांसाठी, साइटवर ट्रायल-पाइलिंगसाठी वस्तूंच्या छोट्या तुकड्यांचा पुरवठा केला जाऊ शकतो. वास्तविक उत्थान डेटा प्राप्त केल्यानंतर, मोठ्या बॅचची वैशिष्ट्ये निश्चित केली जाऊ शकतात;

3. नॉन-स्टँडर्ड फेरबदल: विशेष साइट्ससाठी, ढीग लांबी, ब्लेड बाह्य व्यास आणि फ्लँज उघडण्याचे आकार क्लायंटच्या विद्यमान समर्थनाशी जुळवून घेण्यासाठी समायोजित केले जाऊ शकतात;

4. बांधकाम सल्ला: पाइल ड्रायव्हिंग प्रक्रियेदरम्यान, स्क्रूइंगमध्ये किंवा असामान्य टॉर्कमध्ये अडचणी असल्यास, विश्लेषणासाठी रिमोट सहाय्य प्रदान केले जाऊ शकते आणि समायोजन सूचना दिल्या जाऊ शकतात.

वारंवार विचारले जाणारे प्रश्न

Q1: जमिनीत गाडलेले गरम-डिप गॅल्वनाइज्ड ग्राउंड अँकर किती काळ गंजमुक्त राहू शकतात?

उत्तर: वास्तविक जीवनमान मुख्यत्वे मातीची आम्लता आणि क्षारता, तसेच भूजल पातळी यावर अवलंबून असते. तटस्थ सामान्य मातीमध्ये, हॉट-डिप गॅल्वनाइज्ड ग्राउंड अँकर फोटोव्होल्टेइक सिस्टमसाठी 25 वर्षांच्या प्रकल्प कालावधीची पूर्तता करू शकतात; क्षारयुक्त-अल्कली अत्यंत संक्षारक मातीमध्ये, अतिरिक्त गंजरोधक योजना आवश्यक आहे, आणि त्याचे सामान्यीकरण केले जाऊ शकत नाही किंवा फक्त हमी दिली जाऊ शकत नाही की सर्व परिस्थिती 25 वर्षांपर्यंत गंजणार नाही.

Q2: भू-तांत्रिक अहवालाशिवाय ग्राउंड अँकरची वैशिष्ट्ये थेट निर्धारित केली जाऊ शकतात?

A: अनुभव संदर्भ तपशील प्रदान केले जाऊ शकतात, परंतु साइटवर प्रवेश केल्यानंतर चाचणी-पाइल चाचणी आयोजित करण्याची जोरदार शिफारस केली जाते. भू-तांत्रिक अहवालाशिवाय, सैद्धांतिक डेटा आणि वास्तविक मातीच्या थरामध्ये विचलन असू शकते आणि चाचणी-पाइल चाचणी हे बेअरिंग क्षमता सत्यापित करण्यासाठी सर्वात थेट माध्यम आहे.

Q3: ड्रायव्हिंग प्रक्रियेदरम्यान ब्लेड थोडेसे दगडांवर आदळल्यास ग्राउंड अँकरचा वापर केला जाऊ शकतो का?

उ: कोटिंगवरील किरकोळ स्क्रॅच आणि नॉक साइटवर झिंक पेंटने दुरुस्त केले जाऊ शकतात; जर ब्लेड कुरळे झाले असतील, फाटले असतील किंवा बाँडिंग क्षेत्र खराब झाले असेल, तर त्यांना थेट स्क्रॅप करण्याची शिफारस केली जाते आणि त्यांना जमिनीवर बळजबरी करू नका.

Q4: माझ्या बाजूच्या सपोर्टवरील फ्लँज होल पोझिशन्सनुसार ग्राउंड अँकर फ्लँज्स सुधारित केले जाऊ शकतात?

उ: फ्लँज होल उघडण्याचे सानुकूलन समर्थित आहे. फ्लँज ड्रॉइंग किंवा भौतिक परिमाणे प्रदान करणे आवश्यक आहे, आणि संबंधित किमान ऑर्डर प्रमाण आहे.

प्रश्न 5: मानक ग्राउंड अँकर थेट बॅकफिल्ड माती साइटवर वापरले जाऊ शकतात?

उ: बॅकफिल्ड माती प्रामुख्याने कॉम्पॅक्शन डिग्रीवर अवलंबून असते; सैल बॅकफिल्ड मातीसाठी विस्तारित ढीग भाग आणि मूळ मातीच्या थरामध्ये प्रवेश करणे आवश्यक आहे. केवळ बॅकफिल लेयरमध्ये राहणे हे उत्थान प्रतिकार आवश्यकता पूर्ण करणे कठीण आहे.
