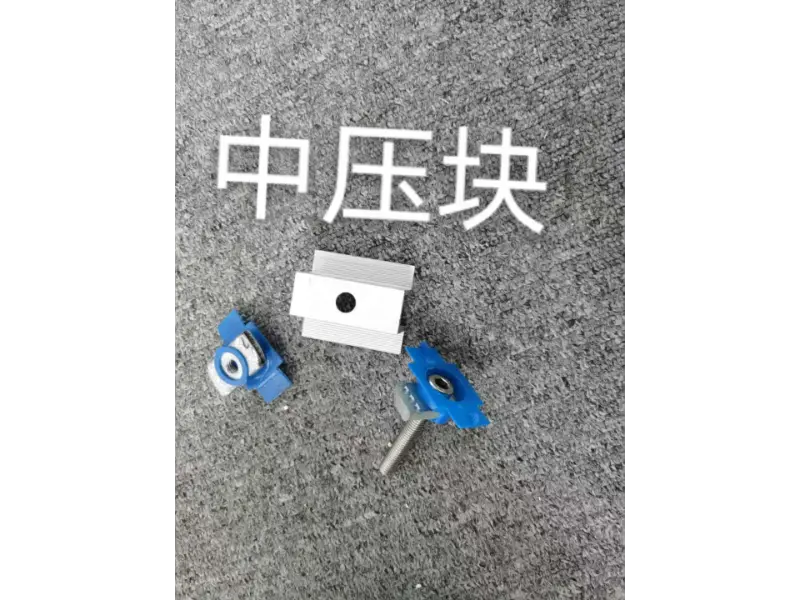

ॲल्युमिनियम मिश्र धातु इंटरमीडिएट क्लॅम्प (फोटोव्होल्टेइक मिड-क्लॅम्प) हा फोटोव्होल्टेइक (पीव्ही) मॉड्यूल्स सुरक्षित करण्यासाठी डिझाइन केलेला एक विशेष घटक आहे. दोन समीप PV पॅनेलमध्ये स्थित, ते माउंटिंग रेलवर मॉड्यूल लॉक करते, क्षैतिज विस्थापन प्रतिबंधित करते आणि संपूर्ण ॲरेचा वारा आणि भूकंपाचा प्रतिकार वाढवते. हे 304 स्टेनलेस स्टील फास्टनर्स आणि मॉड्यूल फ्रेम्सचे नुकसान होण्यापासून संरक्षण करण्यासाठी पर्यायी EPDM अँटी-स्लिप रबर पॅडसह येते. धूळ, पाणी आणि बर्फाचा संचय कमी करण्यासाठी डिझाइनमध्ये ड्रेनेज आणि एअरफ्लो वाहिन्यांचा समावेश आहे. हे क्लॅम्प्स व्यावसायिक आणि औद्योगिक छतावरील स्थापना, निवासी PV प्रणाली आणि उपयुक्तता-स्केल ग्राउंड-माउंटेड सौर उर्जा संयंत्रांमध्ये मोठ्या प्रमाणावर वापरले जातात. मॉड्यूल जाडी आणि विशिष्ट प्रकल्प लोड आवश्यकतांवर आधारित परिमाण सानुकूलित केले जाऊ शकतात.
दोन लगतच्या PV मॉड्यूल्समध्ये स्थापित केलेले, ॲल्युमिनियम मिश्र धातु इंटरमीडिएट क्लॅम्प मॉड्यूल्सला माउंटिंग रेलवर घट्टपणे लॉक करते. हे क्षैतिज आणि उभ्या दोन्ही विस्थापनांना प्रतिबंधित करते, हे सुनिश्चित करते की मॉड्यूल सुबकपणे संरेखित आणि स्थिर, एकसमान शक्तींच्या अधीन राहतील; संपूर्ण ॲरे सुरक्षित करण्यासाठी हे प्राथमिक कनेक्टिंग घटक म्हणून काम करते.
मल्टी-पॉइंट क्लॅम्पिंग प्रदान करून, डिव्हाइस उच्च वारा किंवा भूकंपाच्या घटनांमध्ये मॉड्यूलची हालचाल आणि दोलन मर्यादित करते. हे मॉड्युलला रेल बंद होण्यापासून किंवा अत्यंत भाराखाली कंपन होण्यापासून प्रतिबंधित करते, ज्यामुळे कठोर हवामान परिस्थितीत ॲरेची एकूण स्थिरता सुधारते.
अंतर्गत अँटी-स्लिप सीरेशन्स, EPDM रबर पॅडसह एकत्रित, क्लॅम्प आणि मॉड्यूल फ्रेममधील घर्षण वाढवतात. हे मॉड्युलला सरकण्यापासून किंवा सैल होण्यापासून प्रतिबंधित करते, तसेच मॉड्युल फ्रेम्सला चुरा किंवा खराब होण्यापासून वाचवण्यासाठी क्लॅम्पिंग स्ट्रेसला उशी देखील ठेवते.
क्लॅम्प मॉड्यूल्सचे वजन - वारा आणि बर्फाच्या भारांसह - माउंटिंग रेल, सपोर्ट कॉलम आणि फाउंडेशन स्ट्रक्चरमध्ये समान रीतीने स्थानांतरित करते. हे तणावाचे वितरण करते, स्थानिकीकृत ओव्हरलोडिंगला प्रतिबंधित करते ज्यामुळे अन्यथा संरचनात्मक विकृती किंवा पीव्ही मॉड्यूल्सचे नुकसान होऊ शकते.
ॲल्युमिनियम मिश्र धातु इंटरमीडिएट क्लॅम्पच्या संरचनेत एकात्मिक ड्रेनेज आणि एअरफ्लो चॅनेल आहेत. हे पावसाच्या पाण्याचे कार्यक्षम प्रवाह आणि संक्षेपण सुलभ करतात, क्लॅम्पिंग पॉईंट्सवर धूळ, पाणी आणि बर्फाचे संचय कमी करतात, तसेच मॉड्यूल्सवर शेडिंग आणि जास्त भार वाढण्याचे धोके देखील कमी करतात.
मानक सौर मॉड्यूल जाडीशी सुसंगत (उदा., 30mm, 35mm, 40mm) आणि मानक नसलेल्या परिमाणांसाठी सानुकूल करण्यायोग्य. विविध उत्पादकांकडून विविध फ्रेम स्ट्रक्चर्स आणि मॉड्यूलसह कार्य करण्यासाठी डिझाइन केलेले, एकच पुरवठा प्रणाली विविध प्रकल्पांच्या आवश्यकता पूर्ण करू शकते.
| आयटम | तपशील |
|---|---|
| बेस मिश्र धातु ग्रेड | ॲल्युमिनियम मिश्र धातु 6005-T5 / 6063-T5 (पर्यायी) |
| पृष्ठभाग उपचार | सिल्व्हर एनोडायझिंग, फिल्मची जाडी ≥10μm |
| ॲनोडिक फिल्म जाडी | ≥10μm, किनार्यावरील आणि उच्च मीठ स्प्रे वातावरणासाठी जाड सानुकूलन उपलब्ध आहे |
| सुसंगत मॉड्यूल जाडी | 30 मिमी, 35 मिमी, 40 मिमी (सानुकूल करण्यायोग्य) |
| मानक लांबी | 40/50/60/80 मिमी (विनंतीनुसार आकारात कट करा) |
| रचना प्रकार | आतील बाजूस अँटी-स्लिप टूथ प्रोफाइलसह मॉड्यूलर मिड-क्लॅम्पिंग रचना |
| सपोर्टिंग फास्टनर्स | 304 स्टेनलेस स्टील टी-बोल्ट आणि नट |
| पर्यायी ॲक्सेसरीज | EPDM रबर अँटी-स्लिप गॅस्केट |
| वारा भार प्रतिकार | 60m/s पर्यंत (प्रति प्रकल्प पुन्हा तपासले) |
| बर्फाचा भार | 1.4kN/m² (प्रति प्रकल्प गणना) |
| अनुप्रयोग परिस्थिती | व्यावसायिक आणि औद्योगिक छप्पर, निवासी PV, जमिनीवर बसवलेले केंद्रीय PV पॉवर स्टेशन |
| लागू मानके | GB/T 5237, CE, ISO9001 प्रमाणपत्रे उपलब्ध आहेत |

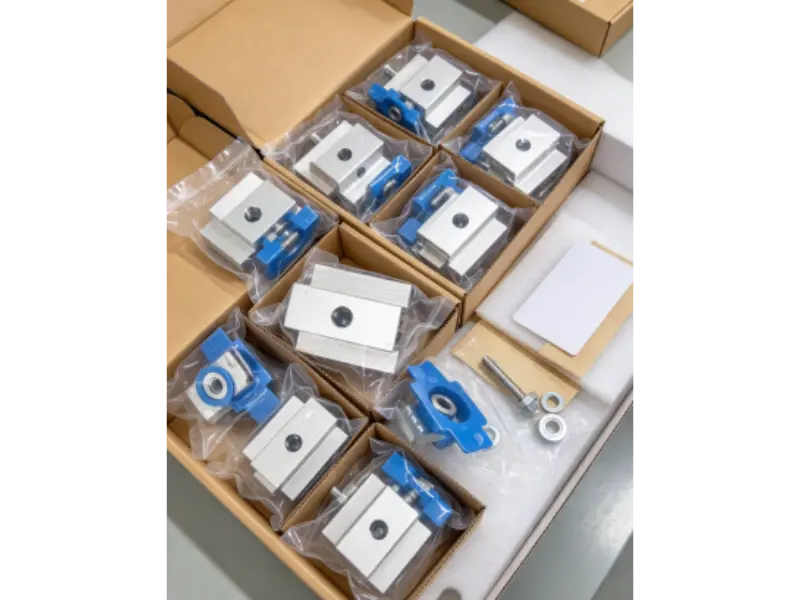

प्रत्येक ॲल्युमिनियम मिश्र धातु इंटरमीडिएट क्लॅम्प घर्षण किंवा प्रभाव टाळण्यासाठी, एनोडाइज्ड पृष्ठभागाचे संरक्षण करण्यासाठी आणि संक्रमणादरम्यान कोणतेही स्क्रॅच किंवा कोटिंगचे नुकसान होणार नाही याची खात्री करण्यासाठी स्वतंत्रपणे पॅक केले जाते.
आयटम्सची मॉडेल आणि स्पेसिफिकेशननुसार क्रमवारी लावली जाते, ज्यामध्ये स्पष्ट लेबले आणि पॅकिंग याद्या समाविष्ट केल्या जातात ज्यामुळे जलद ऑन-साइट इन्व्हेंटरी चेक आणि व्यवस्थित स्टोरेज सुलभ होते.
प्रत्येक शिपमेंटमध्ये मॉडेल्स आणि बॅचेसची सखोल गणना आणि पडताळणी केली जाते, याची खात्री करण्यासाठी की वास्तविक वस्तू-प्रमाण आणि वैशिष्ट्यांच्या बाबतीत-पॅकिंग सूचीशी पूर्णपणे जुळतात, कमतरता किंवा वगळणे टाळतात.
माल मजबूत स्टँडर्ड कार्टन किंवा लाकडी क्रेटमध्ये पॅक केला जातो, अंतर्गत गादी सामग्री आणि प्रबलित कॉर्नर प्रोटेक्टरसह सुसज्ज असतात जेणेकरुन वाहतुकीदरम्यान होणाऱ्या परिणामांपासून विकृत होऊ नयेत.
संपूर्ण समुद्र किंवा जमिनीवरील प्रवासात कोरडे वातावरण सुनिश्चित करण्यासाठी, एनोडाइज्ड कोटिंगला आर्द्रता-संबंधित नुकसान टाळण्यासाठी आणि आगमनानंतर घटक त्वरित स्थापनेसाठी तयार असल्याची खात्री करण्यासाठी डेसीकंट्सचा समावेश पॅकेजिंगमध्ये केला जातो.
लवचिक वितरण पर्यायांमध्ये टप्प्याटप्प्याने शिपमेंटचा समावेश होतो. आंतरराष्ट्रीय ऑर्डरसाठी, निर्बाध निर्यात मंजुरी सुनिश्चित करण्यासाठी आम्ही सर्वसमावेशक पॅकिंग सूची आणि सीमाशुल्क दस्तऐवजीकरण प्रदान करतो; देशांतर्गत ऑर्डरसाठी, आम्ही बांधकाम शेड्यूलसह संरेखित, थेट-टू-साइट फुल-ट्रकलोड डिलिव्हरी ऑफर करतो.
आम्ही स्थापना योजना आणि तांत्रिक दस्तऐवजीकरण प्रदान करतो, मुख्य स्थापना बिंदूंची रूपरेषा, कडक आवश्यकता आणि आवश्यक खबरदारी, पूर्व-बांधणी तांत्रिक ब्रीफिंगद्वारे समर्थित.
डिझाइन ब्लूप्रिंट्सच्या आधारे, सोलर मॉड्यूल्स आणि माउंटिंग रेलचे लेआउट निर्धारित केले जाते आणि सुसंगत अंतर आणि संरेखन सुनिश्चित करण्यासाठी मिड-क्लॅम्पसाठी स्थापना बिंदू चिन्हांकित केले जातात.
सौर मॉड्यूल्स माउंटिंग रेलवर स्थित आहेत; मॉड्युल फ्रेम्स मिड-क्लॅम्प्सच्या स्लॉटमध्ये उत्तम प्रकारे बसतात याची खात्री करण्यासाठी समीप मॉड्यूलमधील अंतर आणि समतलीकरण समायोजित केले जाते.
ॲल्युमिनियम मिश्र धातुचे इंटरमीडिएट क्लॅम्प स्थापित करा आणि टी-बोल्ट निर्दिष्ट टॉर्कवर घट्ट करा. घट्ट करणारी शक्ती चांगल्या प्रकारे नियंत्रित आहे याची खात्री करा — मॉड्यूल फ्रेमला नुकसान होऊ शकणारे जास्त बल टाळा आणि ते खूप सैल नसल्याची खात्री करा, ज्यामुळे अस्थिरता येऊ शकते.
EPDM रबर पॅड आणि अँटी-स्लिप सीरेशन योग्यरित्या स्थित असल्याचे सत्यापित करा. मॉड्यूल सुरक्षित आहेत आणि ते घसरणार नाहीत किंवा सैल होणार नाहीत याची खात्री करण्यासाठी प्रत्येक क्लॅम्पिंग पॉइंटची तपासणी करा.
सर्व घटक योग्यरित्या घट्ट आणि समतल केले आहेत याची खात्री करण्यासाठी संपूर्ण ॲरे तपासा. मॉड्युल्स आणि त्यांचे एकूण संरेखन यांच्यातील अंतर पडताळून पाहा. एकदा लोड-बेअरिंग आवश्यकतांची पुष्टी झाल्यानंतर आणि स्थापना तपासणी उत्तीर्ण झाल्यानंतर, प्रकल्प सुपूर्द केला जाऊ शकतो.
उ: मानक प्रकल्पांसाठी, थर्मल विस्तार आणि आकुंचन सामावून घेण्यासाठी 5-8 मिमी विस्तार अंतर पुरेसे आहे. तुम्ही ऑर्डर देता तेव्हा आम्ही तुमच्या प्रोजेक्ट ड्रॉइंगवर आधारित योग्य वैशिष्ट्यांची शिफारस देखील करू शकतो.
A: मानक टॉर्क वैशिष्ट्यांनुसार टी-बोल्ट घट्ट करा. EPDM रबर पॅड बफर म्हणून काम करत असल्याने, योग्य घट्ट केल्याने मॉड्यूल फ्रेम्सचे नुकसान होणार नाही. तथापि, जास्त टॉर्क ॲल्युमिनियमच्या फ्रेमला चिरडून टाकू शकतो, म्हणून जास्त घट्ट करणे टाळले पाहिजे.
उ: आम्ही मानक म्हणून 304 स्टेनलेस स्टील फास्टनर्स पुरवतो, जे जप्त करण्यासाठी चांगला प्रतिकार देतात. दीर्घकालीन आउटडोअर प्रकल्पांसाठी, भविष्यातील देखभाल किंवा मॉड्यूल बदलताना सहज काढणे सुलभ करण्यासाठी अँटी-सीझ कोटिंगसह बोल्ट देखील निवडले जाऊ शकतात.
उत्तर: जर सिरेशन्स लक्षणीयरीत्या परिधान केले गेले नाहीत आणि प्रोफाइल अविकृत राहिल्यास ते पुन्हा वापरले जाऊ शकतात. जर सेर्रेशन जास्त प्रमाणात परिधान केले गेले तर, अँटी-स्लिप कार्यक्षमतेशी तडजोड केली जाईल; म्हणून, आम्ही त्यांना नवीन फोटोव्होल्टेइक प्रकल्पांसाठी वापरण्याची शिफारस करत नाही.
उ: भिन्न वैशिष्ट्ये मिसळण्याची शिफारस केलेली नाही. वेगवेगळ्या जाडीच्या इंटरमीडिएट क्लॅम्प्सचा वापर केल्याने मॉड्यूल्सवर असमान लोडिंग होऊ शकते, संभाव्यत: स्थानिक ताण एकाग्रता होऊ शकते आणि सूक्ष्म क्रॅकचा धोका वाढू शकतो; म्हणून, वैशिष्ट्यांचे मानकीकरण करणे सर्वोत्तम आहे.
A: मोठ्या स्वरूपातील ड्युअल-ग्लास मॉड्यूल्सचे मोठे स्व-वजन लक्षात घेता, जाड ॲल्युमिनियम मिश्र धातु इंटरमीडिएट क्लॅम्प्सच्या वापरास प्राधान्य देणे योग्य आहे. याव्यतिरिक्त, मॉड्यूल फ्रेमची उंची सत्यापित करा, प्रभावी क्लॅम्पिंग संपर्क लांबीची पुष्टी करा आणि-आवश्यक असल्यास-क्लॅम्पिंग पॉइंट्सची संख्या वाढवा.
