ग्राउंड स्क्रू अँकर

गुओजियान फॅक्टरीतील आमचे ग्राउंड स्क्रू अँकर फाउंडेशन सोल्यूशन पारंपारिक काँक्रीट फाउंडेशनच्या अनेक वेदना बिंदूंना प्रभावीपणे संबोधित करते, जसे की दीर्घ बांधकाम कालावधी, मातीमध्ये लक्षणीय अडथळा आणि साइट पुनर्संचयित करणे कठीण आहे. प्रत्येक ढीगमध्ये स्थिर संकुचित आणि उत्थान प्रतिरोधक कार्यक्षमता असते आणि ती चिकणमाती, वालुकामय माती आणि बॅकफिल यांसारख्या विविध जटिल भूवैज्ञानिक परिस्थितींसाठी योग्य आहे. प्रकल्पाचा एकूण जीवनचक्र खर्च कमी करण्यासाठी आम्ही तपशीलवार अभियांत्रिकी डिझाइन, तृतीय-पक्ष तपासणी अहवाल, टप्प्याटप्प्याने वितरण आणि साइटवर तांत्रिक मार्गदर्शन यासह सर्वसमावेशक सेवा प्रदान करतो.

• जेनेरिक, प्रमाणित फिटिंग नाही: बाजारात स्क्रूचे ढीग सारखे दिसू शकतात, परंतु त्यांची वास्तविक भार सहन करण्याची क्षमता बॅकफिल, पर्वतीय उतार किंवा क्षारयुक्त-अल्कली माती यासारख्या परिस्थितीनुसार अनेक पटींनी बदलू शकते. देशांतर्गत नवीकरणीय ऊर्जा प्रकल्पांच्या विस्तृत अनुभवावर आधारित, आम्ही विविध भूवैज्ञानिक परिस्थितींमध्ये "एक-आकार-फिट-फिट-सर्व" तपशील लागू न करता, विशिष्ट माती कातरणे वैशिष्ट्यांवर आधारित - ब्लेड पिच, ब्लेड व्यास आणि पाईप भिंतीची जाडी यासारखे पॅरामीटर्स सानुकूलित करतो.

• काँक्रीट-मुक्त, कोरड्या-स्थापनेची पद्धत: जमिनीवर ढीग यांत्रिकपणे स्क्रू करून स्थापित केलेली, ही पद्धत उत्खनन, फॉर्मवर्क, काँक्रीट ओतणे आणि क्युअरिंगची गरज दूर करते. ढीग स्थापनेनंतर ताबडतोब सुपरस्ट्रक्चरला सपोर्ट करू शकतो, ज्यामुळे ते फोटोव्होल्टेइक (PV) इंस्टॉलेशन्स सारख्या वेळ-संवेदनशील प्रकल्पांसाठी आदर्श बनते ज्यांना जलद ग्रिड कनेक्शन आवश्यक असते.

• अष्टपैलू सुपरस्ट्रक्चर सुसंगतता: पायल टॉप्समध्ये विविध कनेक्टर बसवले जाऊ शकतात—जसे की फ्लँज किंवा कनेक्शन प्लेट्स—पीव्ही माउंटिंग सिस्टम, कारपोर्ट कॉलम्स, एनर्जी स्टोरेज युनिट बेस आणि हलके स्टील फेन्सिंग स्ट्रक्चर्स यांच्याशी थेट इंटरफेस करण्यासाठी, फाउंडेशन आणि सुपरस्ट्रक्चरची जलद असेंबली सक्षम करते.

• इको-फ्रेंडली आणि पुनर्वापर करण्यायोग्य: प्रक्रियेमुळे ठोस काँक्रीट कचरा निर्माण होत नाही. प्रकल्पातील बदल, पुनर्स्थापना किंवा डिकमिशनिंग दरम्यान, मूळ पृष्ठभागाच्या लँडस्केपला शक्य तितक्या मोठ्या प्रमाणात संरक्षित करून, ढीग काढून टाकले जाऊ शकतात आणि अखंड काढले जाऊ शकतात; हे त्यांना पर्यावरणीय राखीव आणि पर्वतीय वनक्षेत्रांसारख्या काटेकोरपणे नियमन केलेल्या साइटसाठी योग्य बनवते.

• सक्रिय जोखीम नियंत्रण: आम्ही क्लायंट-प्रदान केलेल्या भूवैज्ञानिक सर्वेक्षण अहवालांवर आधारित नमुना चाचणी आणि प्राथमिक मॉडेल निवड ऑफर करतो, ज्यामुळे ढीग घसरणे किंवा अपुरी भार सहन करण्याची क्षमता यासारख्या समस्यांमुळे होणारे महागडे पुनर्कार्य रोखण्यात मदत होते.

माती-ढीग परस्परसंवाद यंत्रणा

स्क्रूच्या ढिगाऱ्याची भार सहन करण्याची क्षमता केवळ स्टील पाईपची भिंत आणि माती यांच्यातील घर्षणावर अवलंबून असते; हे सिनेर्जिस्टिक थ्री-पार्ट मेकेनिझमद्वारे कार्य करते: शाफ्ट फ्रिक्शन + हेलिकल ब्लेड्सचा एंड-बेअरिंग रेझिस्टन्स + ब्लेड आणि मातीमधील इंटरलॉकिंग/लॉकिंग फोर्स. 1. ड्रिलिंग रिगचा आउटपुट टॉर्क संपूर्ण हेलिकल पाइलला स्थिर वेगाने जमिनीवर स्क्रू करण्यासाठी चालवतो; हेलिकल ब्लेड सभोवतालची माती कापतात आणि संकुचित करतात, ब्लेडच्या वर आणि खाली कॉम्पॅक्टेड मातीच्या डिस्क तयार करतात.

2. वरून उभ्या भारांना या कॉम्पॅक्टेड मातीच्या डिस्क्सद्वारे समर्थित केले जाते; उत्थान परिस्थितीमध्ये, ब्लेड जमिनीखालील जमिनीत घट्टपणे अँकर करतात, ज्यामुळे ढीग थेट बाहेर काढला जातो.

3. क्षैतिज वाऱ्याच्या भारांचा पाइल शाफ्टची भिंत आणि आजूबाजूची माती यांच्यातील परस्परसंवादाद्वारे प्रदान केलेल्या बाजूकडील संयमाने प्रतिकार केला जातो.

व्यावहारिक अंतर्दृष्टी: ब्लेड पिच ड्रिलिंग रिगच्या टॉर्कशी जुळली पाहिजे. खेळपट्टी खूप मोठी असल्यास, कमी-टॉर्क उपकरणे ढीग आत आणू शकत नाहीत; जर खेळपट्टी खूप लहान असेल तर, स्थापना मंद असते आणि मातीचा मूळ थर विस्कळीत होतो, ज्यामुळे ढिगाऱ्याची लोड-बेअरिंग क्षमता कमी होते—बाजारात कमी किमतीच्या हेलिकल ढीगांमुळे अनेकदा दुर्लक्ष केले जाते.

उत्पादन प्रक्रिया आणि गुणवत्ता नियंत्रण

ग्राउंड स्क्रू अँकर हे भूमिगत घटक लपवलेले आहेत जे स्थापनेनंतर दृष्यदृष्ट्या तपासले जाऊ शकत नाहीत; म्हणून, उत्पादन टप्प्यात गुणवत्ता नियंत्रणाची अंमलबजावणी करणे आवश्यक आहे. गुओजियान एक व्यापक, एंड-टू-एंड गुणवत्ता नियंत्रण साखळी वापरते:

1. येणाऱ्या सामग्रीची पडताळणी: स्टील पाईप कच्च्या मालाच्या प्रत्येक बॅचसाठी साहित्य प्रमाणपत्रे तपासली जातात आणि निकृष्ट किंवा पातळ-भिंतीच्या पाईप्सना उत्पादनात प्रवेश करण्यापासून रोखण्यासाठी भिंतीची जाडी आणि उत्पन्नाची ताकद स्पॉट-चेक केली जाते.

2. सीएनसी कटिंग आणि सरळ करणे: पाईप्स निश्चित लांबीपर्यंत कापले जातात आणि सरळ केले जातात; ढिगाऱ्याच्या शरीरात जास्त वक्रता स्थापनेदरम्यान अनुलंबतेशी थेट तडजोड करेल.

3. हेलिकल ब्लेड फॉर्मिंग आणि असेंबली वेल्डिंग: एकसमान खेळपट्टी सुनिश्चित करण्यासाठी विशेष मोल्ड वापरून ब्लेड रोल केले जातात; मधूनमधून स्पॉट वेल्डिंगऐवजी सतत पूर्ण वेल्डिंग वापरली जाते; सच्छिद्रता आणि कोल्ड वेल्ड्स दूर करण्यासाठी वेल्ड्स जमिनीवर गुळगुळीत असतात (कोल्ड वेल्ड्स हे उच्च-वाऱ्याच्या परिस्थितीत ढीग खराब होण्याचे वारंवार कारण आहेत).

4. हॉट-डिप गॅल्वनाइझिंग: GB/T 13912 मानकांचे काटेकोर पालन, ज्यामध्ये पिकलिंग, फ्लक्सिंग, 450-460°C तापमानात झिंकमध्ये बुडवणे आणि निष्क्रियता समाविष्ट आहे; जस्त कोटिंगची सरासरी जाडी ≥85μm आहे, ज्यामध्ये खारट-क्षार किंवा किनारपट्टीच्या वातावरणासाठी जाड कोटिंग्जचे पर्याय आहेत.

5. अंतिम तपासणी आणि डिस्पॅच: व्हिज्युअल देखावा तपासणी, झिंक कोटिंगच्या जाडीवर स्पॉट चेक, आणि गंभीर परिमाणांचे पुन्हा मापन; मोठ्या प्रमाणात ऑर्डरसाठी विनंती केल्यावर सामग्री अहवाल आणि गॅल्वनाइजिंग तपासणी रेकॉर्ड प्रदान केले जाऊ शकतात.

पीटफॉल चेतावणी: बाजारात काही कमी किमतीची उत्पादने कोल्ड गॅल्वनाइजिंग किंवा फक्त आंशिक गॅल्वनाइजिंग वापरतात; हे भूमिगत स्थापनेच्या 2-5 वर्षांच्या आत गंजू शकतात, थेट पायाच्या संरचनात्मक अखंडतेशी तडजोड करतात.

निवड मार्गदर्शक आणि नुकसान टाळणे

1. पीव्ही माउंटिंग फाउंडेशन्स: सतत हेलिकल ब्लेडला प्राधान्य द्या; बॅकफिल्ड भागात, ब्लेड सैल भरण्याऐवजी स्थिर, कॉम्पॅक्ट केलेल्या मातीच्या थरावर विसावल्याची खात्री करा.

2. पीव्ही कारपोर्ट फाउंडेशन्स: कारपोर्ट्स महत्त्वपूर्ण वारा भारांच्या अधीन असतात; प्रबलित फ्लँज कनेक्शन प्लेट्ससह जोडलेल्या मोठ्या-व्यास, जाड-भिंतीच्या स्क्रू ढीगांना प्राधान्य द्या आणि हलके, लहान-स्पेसिफिकेशन ढीग टाळा. 3. फेन्सिंग/गार्डरेल फाउंडेशन: प्रामुख्याने पार्श्व भारांच्या अधीन; पार्श्व स्थिरता वाढविण्यासाठी एम्बेडमेंट खोली नियंत्रित करण्यावर लक्ष केंद्रित करा; किफायतशीर तपशील योग्य आहेत.

4. कोस्टल सलाईन-अल्कली झोन: मानक शीत-गॅल्वनाइज्ड उत्पादने अनुपयुक्त आहेत; जाड गरम-डिप गॅल्वनाइज्ड कोटिंग्स भूगर्भातील गंज आणि ऱ्हास होण्यास विलंब करण्यासाठी आवश्यक आहेत.

रिअल-वर्ल्ड प्रोजेक्ट केस स्टडीज

• माउंटन-आधारित ग्राउंड पीव्ही प्रकल्प: पारंपारिक स्वतंत्र काँक्रीट फाउंडेशन बदलण्यासाठी 114 मिमी व्यासाचा स्क्रू ढिगारा वापरला गेला, ज्यामुळे भूकामाच्या उत्खननात लक्षणीय घट झाली; एकूण पाया बांधकाम कालावधी 60% ने कमी करण्यात आला, ग्रिड-कनेक्शनची अंतिम मुदत पूर्ण केली.

• फॅक्टरी पीव्ही कारपोर्ट प्रकल्प: वापरलेले सानुकूलित, विस्तारित-उंचीचे फ्लँग केलेले स्क्रू ढीग; साइटवर काँक्रीट ओतण्याची गरज नव्हती, कारण स्टीलचे स्तंभ थेट ढिगाऱ्यांना जोडले गेले होते, ज्यामुळे साइटवरील स्थापना चक्र लहान होते.

• इकोलॉजिकल कंट्रोल झोन फेन्सिंग प्रोजेक्ट: पूर्ण झाल्यावर, सर्व स्क्रूचे ढीग खोडून काढले गेले आणि पुनर्प्राप्त केले गेले, पृष्ठभागावर कोणतेही ठोस अवशेष सोडले नाहीत आणि साइट पुनर्संचयित स्वीकृती मानकांची पूर्तता केली.

FAQ: खरेदी प्रक्रिया

Q1: तुम्ही थेट निर्माता आहात का? किमान ऑर्डर प्रमाण (MOQ) किती आहे?

उ: गुओजियान (टियांजिन) स्टील स्वतःच्या प्रोसेसिंग लाइन्स चालवते आणि स्क्रू पाईल्ससाठी लहान-बॅच सॅम्पलिंग आणि मोठ्या प्रमाणात प्रकल्प पुरवठ्याला समर्थन देते; MOQ 30 टन आहे.

Q2: आपण नमुने प्रदान करू शकता? नमुन्यांसाठी लीड टाइम किती आहे?

उ: होय, नमुने उपलब्ध आहेत; मानक तपशील 3-5 दिवसांच्या आत पाठवले जातात, तर गैर-मानक सानुकूल नमुने 7-10 कार्य दिवस घेतात.

Q3: सामान्य वितरण वेळ काय आहे?

A: मानक बाजार तपशील 3-7 दिवसांत वितरित केले जातात; नॉन-स्टँडर्ड कस्टमायझेशन (पाइप व्यास, फ्लाइटिंग किंवा कनेक्टरचा समावेश आहे) 7-12 कार्य दिवस घेतात; मोठ्या ऑर्डरसाठी टप्प्याटप्प्याने वितरणाची वाटाघाटी केली जाऊ शकते.

Q4: तुम्ही साहित्य प्रमाणपत्रे आणि गॅल्वनायझेशन चाचणी अहवाल देऊ शकता?

उ: मोठ्या प्रमाणात ऑर्डरसाठी, आम्ही प्रकल्प दस्तऐवजीकरण आणि स्वीकृतीसाठी स्टील पाईप सामग्री प्रमाणपत्रे आणि गॅल्वनायझेशन चाचणी रेकॉर्ड प्रदान करतो.

प्रश्न 5: खडकाळ स्तरामध्ये स्क्रूचे ढीग वापरले जाऊ शकतात का?

A: मोठ्या, घन खडकाचे स्तर थेट स्थापनेसाठी अनुपयुक्त आहेत; खडक किंवा रेवच्या थरांसाठी, प्रबलित ढीग वापरले जाऊ शकतात, प्रदान केलेल्या भूवैज्ञानिक डेटावर आधारित व्यवहार्यता मूल्यांकनाच्या अधीन.

Q6: वॉरंटी कालावधीची गणना कशी केली जाते?

A: वॉरंटीमध्ये कच्चा माल आणि वेल्डिंग/फॅब्रिकेशन प्रक्रिया समाविष्ट आहे; भूगर्भातील क्षरणाचे सेवा जीवन गंजरोधक उपचार आणि स्थानिक माती pH पातळींवर अवलंबून असते (किनारपट्टीच्या खारट-क्षार वातावरणासाठी जाड गॅल्वनाइज्ड कोटिंगमध्ये सुधारणा करण्याची शिफारस केली जाते).

पॅकेजिंग, शिपिंग आणि विक्रीनंतरचे समर्थन

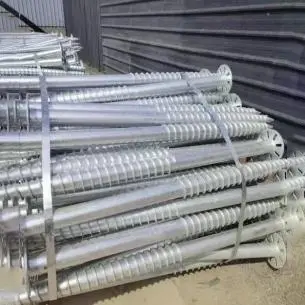

• पॅकेजिंग: वाहतूक दरम्यान विकृत परिणाम टाळण्यासाठी स्टील स्ट्रॅपिंगसह एकत्रित; फ्लँज आणि कनेक्टिंग प्लेट्स स्वतंत्रपणे पॅक केले जातात.

• शिपिंग: कंटेनर लोडिंग उपलब्ध; पॅकिंग याद्या दिल्या.

• तांत्रिक समर्थन: लिखित स्थापना मार्गदर्शक तत्त्वे प्रदान केली; मोठ्या प्रकल्पांसाठी, पाइल-ड्रायव्हिंग टॉर्क, व्हर्टिकलिटी कंट्रोल आणि स्वीकृती निकष स्पष्ट करण्यासाठी ऑनलाइन तांत्रिक ब्रीफिंग उपलब्ध आहेत; बांधकाम संसाधनांचे समन्वय साधण्यासाठी मदत देखील उपलब्ध आहे.
