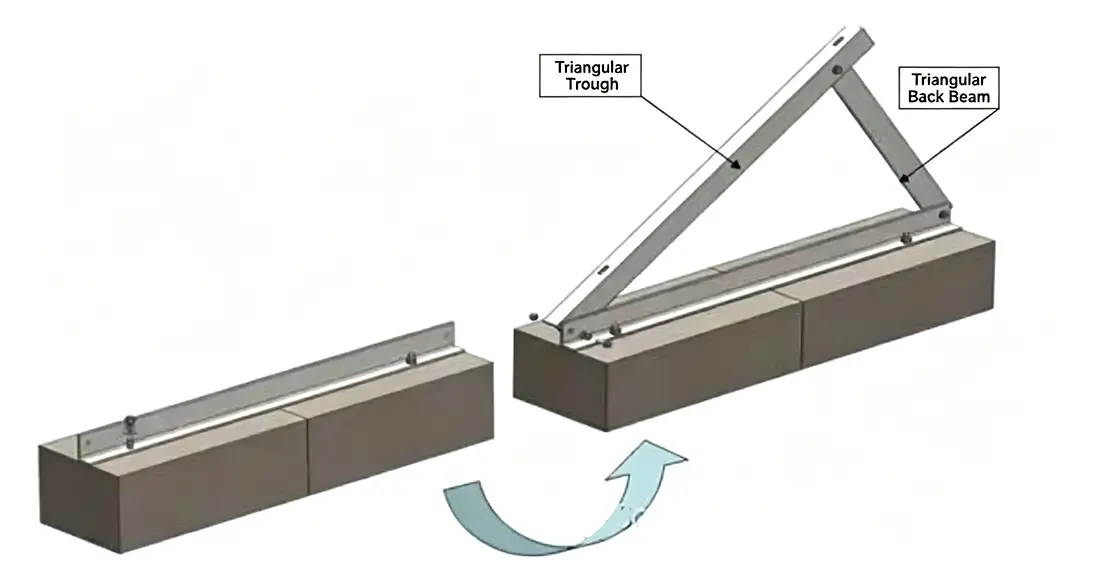

त्रिकोणीय समर्थन किंवा त्रिकोणी मजबुतीकरण म्हणूनही ओळखले जाते, गुओजियान कारखान्याचे चायना ट्रँगल ब्रॅकेट कनेक्टर हे फोटोव्होल्टेइक (पीव्ही) माउंटिंग सिस्टमसाठी आवश्यक स्ट्रक्चरल हार्डवेअर घटक आहेत. त्रिकोणाच्या यांत्रिक स्थिरतेचा फायदा घेऊन, ते मुख्य उभ्या चौकटी, कर्णरेषा आणि क्षैतिज प्युर्लिन यांना जोडून त्रिकोणी आधार फ्रेमवर्क तयार करतात, वाऱ्याचे भार, बर्फाचे भार आणि PV मॉड्यूल्सच्या वजनामुळे येणारे ताण प्रभावीपणे वितरित करतात. सिंगल-पॉइंट कनेक्शनवर विसंबून असलेल्या मानक माउंटिंग सिस्टम कालांतराने घराबाहेर जोरदार वाऱ्याच्या संपर्कात आल्यावर एकंदर डोलणे, वेल्ड क्रॅक करणे आणि पुरलिन सॅगिंगची शक्यता असते; त्रिकोणी कनेक्टर स्थापित केल्याने संपूर्ण माउंटिंग स्ट्रक्चरची कडकपणा लक्षणीयरीत्या वाढतो, ज्यामुळे ते मोठ्या प्रमाणात जमिनीवर माउंट केलेल्या पीव्ही प्लांट्ससाठी, जटिल पर्वतीय भूभागावरील स्थापनेसाठी आणि वाऱ्याच्या उच्च भारांच्या अधीन असलेल्या किनारपट्टीवरील प्रकल्पांसाठी अपरिहार्य घटक बनतात.
✅ वन-स्टॉप फॅक्टरी पुरवठा: त्रिकोणी कनेक्टर, C/Z/U-आकाराचे स्टील प्रोफाइल, PV clamps आणि purlin कनेक्टर हे सर्व एकसमान अँटी-कॉरोझन ट्रीटमेंटसह घरामध्ये तयार केले जातात. संपूर्ण माउंटिंग सिस्टीम एका एकीकृत 25-वर्षांच्या वॉरंटीसह येते, ज्यामुळे मल्टी-व्हेंडर सोर्सिंगची गरज नाहीशी होते आणि विसंगत वैशिष्ट्ये किंवा विसंगत अँटी-कॉरोशन आयुर्मान यासारख्या समस्या टाळतात.
✅ सर्व वातावरणासाठी दुहेरी अँटी-कॉरोशन तंत्रज्ञान: हॉट-डिप गॅल्वनाइज्ड कोटिंग जाडी ≥65μm; झिंक-ॲल्युमिनियम-मॅग्नेशियम कोटिंगमध्ये कट कडांवर स्व-उपचार करण्याचे गुणधर्म आहेत आणि 1,000-तास तटस्थ मीठ फवारणी चाचण्या उत्तीर्ण होतात, ज्यामुळे किनारपट्टीवरील खारट-क्षार क्षेत्र, मत्स्य-सौर संकरित प्रकल्प आणि उच्च आर्द्रता असलेल्या पर्वतीय प्रदेशांमध्ये दीर्घकालीन टिकाऊपणा सुनिश्चित होतो.

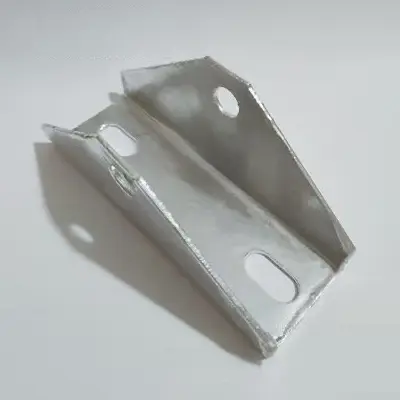

✅ जाड, उच्च-शक्तीची त्रिकोणी रचना: मुख्य घटक 2.0–3.0mm Q355B स्टीलच्या एका तुकड्यातून स्टँप केलेले आहेत. स्थिर त्रिकोणी यांत्रिक डिझाइन 60m/s वारा आणि 1000N/m² बर्फाचा भार सहन करते, कालांतराने वाकणे किंवा विकृत न करता उच्च भार सहन करण्याची क्षमता देते.
✅ विश्वासार्ह मोठ्या प्रमाणात उत्पादन क्षमता: 6,600m² प्रमाणित कार्यशाळा 20 पूर्णपणे स्वयंचलित CNC पंचिंग मशीनसह सुसज्ज; 42,000 टन पीव्ही प्रोफाइलचे वार्षिक उत्पादन. मानक तपशील स्टॉकमध्ये ठेवले जातात; 10,000+ युनिट्सच्या मोठ्या प्रमाणात ऑर्डर 10-15 दिवसांत वितरित केल्या जातात, तातडीच्या ऑर्डरसाठी प्राधान्य शेड्युलिंग उपलब्ध आहे.
✅ प्रमाणित गुणवत्ता आणि अनुपालन: ISO9001 (गुणवत्ता), ISO14001 (पर्यावरण), आणि ISO45001 (व्यावसायिक आरोग्य) प्रमाणपत्रे आहेत. प्रत्येक बॅचमध्ये मूळ फॅक्टरी गुणवत्ता तपासणी अहवाल, मोठ्या प्रमाणात पीव्ही पॉवर प्लांटच्या निविदांसाठी पात्रता आवश्यकता पूर्ण केल्या जातात.
|
पॅरामीटर |
मानक तपशील |
सानुकूल पर्याय
|
|
उत्पादनाचे नाव |
त्रिकोणी कनेक्टर |
सानुकूल परिमाणे; कॉर्पोरेट लोगो खोदकाम
|
|
मुख्य साहित्य |
Q355B उच्च-शक्तीची स्टील प्लेट |
Q235 कार्बन स्टील (पर्यायी) |
|
प्लेटची जाडी |
2.0 मिमी / 2.5 मिमी / 3.0 मिमी / 4.0 मिमी |
जाड, वारा-प्रतिरोधक प्रबलित आवृत्ती |
|
पृष्ठभाग उपचार |
हॉट-डिप गॅल्वनाइजिंग; झिंक-ॲल्युमिनियम-मॅग्नेशियम कोटिंग |
ब्लॅक पावडर लेप (गंज विरोधी) |
|
भोक तपशील |
एकापेक्षा जास्त कोनांवर समान अंतरावर स्लॉट केलेले छिद्र |
समायोज्य भोक अंतर; छिद्रांची परिवर्तनीय संख्या |
|
लोड क्षमता |
वारा दाब प्रतिकार ≤ 60m/s; बर्फाचा भार ≤ 1000N/m² |
उच्च-उंची आणि जोरदार वाऱ्याच्या किनारी भागांसाठी सानुकूलित जाड आवृत्ती |
उ: आम्ही पूर्ण सानुकूलनास समर्थन देतो. तुमच्या विद्यमान C/Z-सेक्शन स्टील माउंट्सच्या आधारे आम्ही प्लेटची जाडी, छिद्रांमधील अंतर आणि छिद्र कोन समायोजित करू शकतो; फक्त माउंटिंग रेखांकन प्रदान करा, आणि आम्ही मोल्ड तयार करणे आणि उत्पादनासह पुढे जाऊ शकतो.
उ: लहान प्रमाणात मानक-विशिष्टीकरणाचे नमुने विनामूल्य प्रदान केले जातात; फक्त शिपिंग खर्च लागू. मोठ्या प्रमाणात प्रोजेक्ट ऑर्डर नंतर दिल्यास, नमुना शिपिंगची किंमत एकूण ऑर्डरमधून पूर्णपणे वजा केली जाऊ शकते.
A: आम्ही झिंक-ॲल्युमिनियम-मॅग्नेशियम पृष्ठभाग समाप्त करण्याची शिफारस करतो; कापलेल्या कडांमध्ये स्वयं-उपचार करणारे अँटी-गंज गुणधर्म आहेत, ज्यामुळे ते अत्यंत गंजणारे किनारी भाग, माशांचे तलाव आणि क्षारयुक्त माती वातावरणासाठी योग्य बनतात. ॲक्सेसरीज 10 वर्षांच्या वॉरंटीसह येतात आणि संपूर्ण PV प्रणालीला 25 वर्षांच्या सेवा आयुष्याची हमी दिली जाते.
1. मोफत तांत्रिक रेखांकन समर्थन: एकूण पीव्ही माउंटिंग लेआउटसाठी रेखाचित्रांची तरतूद आणि त्रिकोणी समर्थनांसाठी स्ट्रक्चरल लोड गणना.
2. तृतीय-पक्ष चाचणी सेवा: यांत्रिक आणि गंजरोधक मीठ स्प्रे चाचणीसाठी नमुने तुमच्या प्रयोगशाळेत पाठवले जाऊ शकतात.
3. पूर्ण निविदा पात्रता दस्तऐवज: "थ्री-सिस्टम" प्रमाणपत्रे, AAA-रेट केलेले क्रेडिट एंटरप्राइझ प्रमाणपत्र आणि शिपमेंटसह फॅक्टरी गुणवत्ता तपासणी अहवाल समाविष्ट आहेत.
4. आजीवन विक्री-पश्चात समर्थन: प्रकल्प सुरू झाल्यानंतर नियमित पाठपुरावा; गैर-मानव-प्रेरित गुणवत्तेच्या समस्यांच्या बाबतीत ॲक्सेसरीजची विनामूल्य बदली किंवा परत करणे.
