एच-रेल्वे

स्वयंचलित असेंब्ली आणि मटेरियल हाताळणी उपकरणांमध्ये, मार्गदर्शक रेल निर्धारित करते की रेखीय स्लाइड तीन वर्षानंतर शांत आणि गुळगुळीत राहते की फक्त तीन महिन्यांनंतर डगमगू लागते. बहुतेक पारंपारिक सिंगल-स्लॉट प्रोफाइल एकाच कार्यरत पृष्ठभागावर भार केंद्रित करतात; विलक्षण भार हळूहळू कॅरेजला संरेखनातून बाहेर काढू शकतात, परिणामी त्रुटी शेवटी संपूर्ण मशीनच्या कार्यक्षमतेवर परिणाम करतात. एच-रेल केवळ पृष्ठभागावरील उपचारांवर अवलंबून न राहता त्याच्या क्रॉस-सेक्शनल भूमितीद्वारे या समस्येचे निराकरण करते. दुहेरी समांतर जाळ्यांसह सममितीय H-आकाराचे ॲल्युमिनियम प्रोफाइल वैशिष्ट्यीकृत, ते रेसिप्रोकेटिंग मोशन ऍप्लिकेशन्ससाठी इंजिनीयर केलेले आहे—जसे की रेखीय स्लाइड्स, लिफ्टिंग कॉलम्स, पुश-पुल मेकॅनिझम, टूलिंग फ्रेम्स आणि हलक्या वजनाच्या कन्व्हेयर लाइन्स.

एच-सेक्शन मार्गदर्शक प्रोफाइल म्हणजे काय?

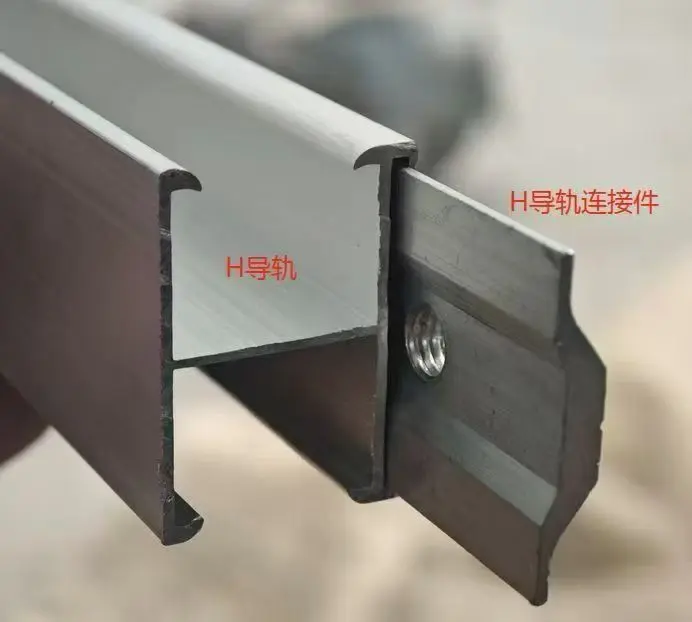

H-Rail एक स्ट्रक्चरल ॲल्युमिनियम मार्गदर्शक प्रोफाइल आहे ज्याचा क्रॉस-सेक्शन "H" अक्षरासारखा दिसतो: मध्यवर्ती जाळ्याने जोडलेले दोन क्षैतिज फ्लँज, दोन्ही बाजूंना वापरता येण्याजोगे स्लॉट केलेले पृष्ठभाग प्रदान करतात. या सममितीय भूमितीबद्दल धन्यवाद, उभ्या भार एका ऐवजी दोन सपोर्टिंग हातांमध्ये वितरीत केले जातात, तर ओपन सेंटर कडकपणाशी तडजोड न करता वजन कमी करते.

ही भूमिती एक तिहेरी फायदा देते: समान वजनाच्या सिंगल-स्लॉट रेलच्या तुलनेत, ते मध्यम भारांखाली कमी विक्षेपण प्रदर्शित करते; जेव्हा उपकरणे पार्श्व शक्तींच्या अधीन असतात किंवा आपत्कालीन थांबतात तेव्हा प्रोफाइल स्वतः टॉर्शनला प्रतिकार करते; आणि दोन मशीन केलेले पृष्ठभाग उपलब्ध असल्याने, एक कॅरेज दोन्ही बाजूंनी-किंवा दोन्ही बाजूंनी एकाच वेळी धावू शकते.

मुख्य फायदे आणि त्यामागील कारणे

संतुलित लोड वितरण:

ड्युअल-वेब क्रॉस-सेक्शन दोन सपोर्टिंग हातांवर दबाव वितरीत करतो, ज्यामुळे कार्यरत पृष्ठभागांना एकाग्र भारांमुळे डेंटिंग किंवा विकृत होण्याची शक्यता कमी होते. आमचा मॅन्युफॅक्चरिंग अनुभव बॅचेसमध्ये सातत्यपूर्ण लोड-बेअरिंग परफॉर्मन्स दाखवतो—शेकडो एकसारखी वर्कस्टेशन्स तयार करताना एक महत्त्वाचा घटक.

टॉर्शनल स्थिरता:

एच-रेलचा सममितीय क्रॉस-सेक्शन जेव्हा उपकरणे पार्श्विक शक्ती वापरतात किंवा जेव्हा लांब रेल स्थापित केली जातात तेव्हा वळण घेण्यास स्वाभाविकपणे प्रतिकार करते. हे थेट कार्यशाळेतील सामान्य समस्येचे निराकरण करते: एच-रेल्स स्थापनेनंतर किंचित वळतात, ज्यामुळे कॅरेज त्याच्या स्ट्रोकच्या अर्ध्या मार्गावर बांधली जाते किंवा जाम होते. उलट करता येण्याजोगे डिझाइन: दोन्ही खोबणी केलेल्या बाजू अचूक-मशिन आहेत, ज्यामुळे रेल्वेला वरच्या दिशेने, खाली किंवा उभ्या दिशेने बसवता येते; हे स्ट्रक्चरल बीम किंवा फ्रेम कनेक्टर म्हणून देखील काम करू शकते. एकल प्रोफाइलमध्ये एकाधिक डिझाइन कॉन्फिगरेशन समाविष्ट आहेत, सानुकूल कंसाची आवश्यकता कमी करते.

लांब स्ट्रोकवर सरळपणा:

प्रत्येक रेल एक्सट्रूझननंतर सरळ केली जाते आणि शिपमेंटपूर्वी वैयक्तिकरित्या तपासणी केली जाते, वाकल्याशिवाय सरळपणा सुनिश्चित करते - अगदी लांब लांबीमध्येही. दोन्ही टोकांना घट्टपणा किंवा सैलपणा टाळून, संपूर्ण स्ट्रोकमध्ये कॅरेजची हालचाल सातत्यपूर्ण राहते.

हार्ड-एनोडाइज्ड कार्यरत पृष्ठभाग:

हार्ड-एनोडाइज्ड लेयर पृष्ठभागाची कडकपणा आणि पोशाख प्रतिरोध वाढवते, उच्च-फ्रिक्वेंसी स्लाइडिंग दरम्यान देखील पृष्ठभागाची झीज रोखते. हे कार्यशाळेतील धूळ आणि आर्द्रतेला प्रतिकार करते, तर मॅट फिनिश घाण साचण्यापासून प्रतिबंधित करते—ते क्लीनरूम आणि अचूक असेंबली क्षेत्रांसाठी आदर्श बनवते.

तांत्रिक तपशील

आयटम	तपशील
साहित्य	ॲल्युमिनियम मिश्र धातु, गरम-एक्सट्रुडेड
विभाग प्रकार	सममितीय एच-प्रोफाइल, दुहेरी वेब, पोकळ कोर
पृष्ठभाग उपचार	हार्ड एनोडायझिंग, मॅट फिनिश
लांबी	प्रति ग्राहक रेखाचित्र लांबीपर्यंत कट करा
सरळपणा	शिपमेंटपूर्वी सरळ आणि तपासणी केली
मशीनिंग पर्याय	कट-टू-लांबी, एंड चेम्फरिंग, ड्रिलिंग, टॅपिंग, अचूक मशीनिंग
MOQ	1 × 20GP कंटेनर; लहान चाचणी ऑर्डर वाटाघाटीयोग्य
आघाडी वेळ	ठेव मिळाल्यानंतर 7-15 कार्य दिवस
व्यापार अटी	FOB / CFR / CIF

तुमच्या उपकरणासाठी योग्य रेल्वे निवडणे

लोडच्या दिशेने प्रारंभ करा:

जर लोड थेट H-Rail च्या वर स्थित असेल आणि बल सातत्याने अनुलंब असेल, तर सामान्यतः एक मानक डबल-वेब प्रोफाइल पुरेसे असते. तथापि, जर भार केंद्राबाहेर असेल किंवा उपकरणे वारंवार आणीबाणीच्या स्टॉपमधून जात असतील, तर आम्ही प्रथम आमच्याशी तुमच्या अर्जाच्या अटींवर चर्चा करण्याची शिफारस करतो; प्रोफाइल डिझाइनचे भौमितिक फायदे या परिस्थितींमध्ये सर्वात गंभीर आहेत.

लांबी हा दुसरा महत्त्वाचा घटक आहे:

लांब स्ट्रोक कोणत्याही रेल्वे वक्रता वाढवतात; म्हणून, काही मीटरपेक्षा जास्त स्ट्रोकसाठी, आम्ही साइटवरील प्रोफाइल कापण्याऐवजी पूर्व-सरळ आणि तपासलेल्या कट-टू-लांबीच्या रेलची ऑर्डर देण्याची शिफारस करतो. फरक गुळगुळीत, सतत हालचाली विरुद्ध संभाव्य बंधनकारक मध्य-स्ट्रोकमध्ये आहे.

ऑपरेटिंग वातावरण हा तिसरा घटक आहे:

हार्ड-एनोडाइज्ड पृष्ठभाग धूळयुक्त कार्यशाळा आणि दमट सुविधांसाठी योग्य आहेत. जर एच-रेल वॉश-डाउन प्रक्रिया किंवा कटिंग फ्लुइड्सच्या संपर्कात असेल, तर कृपया आम्हाला विशिष्ट माध्यमांबद्दल कळवा जेणेकरून ऑर्डर देण्यापूर्वी आम्ही पृष्ठभागाची सुसंगतता सत्यापित करू शकू.

उत्पादन आणि गुणवत्ता नियंत्रण

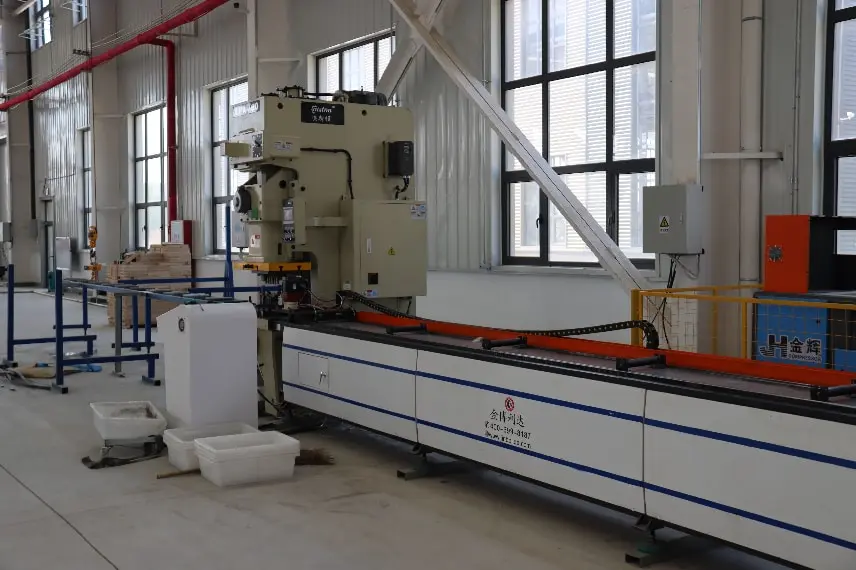

एच-रेल आमच्या स्वतःच्या सुविधेमध्ये तयार केली जाते; एक्सट्रूझन, मशीनिंग आणि ॲनोडायझिंग हे सर्व इन-हाउस केले जातात. आमची उत्पादन सुविधा आठ सी-चॅनेल फॉर्मिंग लाइन्स, दोन "जी"-प्रोफाइल (हॅट-प्रोफाइल) स्टील फॉर्मिंग लाइन्स, दोन हाय-पॉवर फायबर लेझर कटिंग मशीन आणि चार CNC पंचिंग लाइन्स चालवते. आमच्या मालकीच्या उपकरणांमध्ये पेटंट केलेले युटिलिटी मॉडेल "ॲल्युमिनियम प्रोफाइल पंचिंग मशीन" (ZL 2023 2 2784865.9) समाविष्ट आहे. प्लांटची वार्षिक प्रोफाइल उत्पादन क्षमता अंदाजे 200,000 टन आहे.

आम्ही 30 हून अधिक देशांमध्ये निर्यात करतो आणि प्रकल्प कंत्राटदार आणि उपकरणे उत्पादक या दोघांसाठी दीर्घकालीन पुरवठा कार्यक्रमांना समर्थन देतो; निर्यात दस्तऐवज आणि तृतीय-पक्ष तपासणी व्यवस्था प्रत्येक प्रकरणाच्या आधारावर वाटाघाटी केली जाऊ शकते.

वारंवार विचारले जाणारे प्रश्न

Q1: तुम्ही निर्माता किंवा ट्रेडिंग कंपनी आहात?

A: आम्ही एक निर्माता आहोत. आमच्या H-Rails चे एक्सट्रूझन, स्ट्रेटनिंग, मशीनिंग आणि हार्ड-ॲनोडायझिंग हे सर्व चीनमधील टियांजिन येथील आमच्या स्वतःच्या उत्पादन बेसवर पूर्ण केले जातात. आमच्या फॅक्टरी रेकॉर्ड आणि प्रमाणपत्रांचे पुनरावलोकन करण्यासाठी तुमचे स्वागत आहे.

Q2: किमान ऑर्डर प्रमाण (MOQ) किती आहे?

A: मानक MOQ एक 20GP कंटेनर आहे. आम्ही प्रारंभिक चाचणी ऑर्डर किंवा नमुना बॅचसाठी कमी प्रमाणात स्वीकारू शकतो—कृपया आम्हाला आवश्यक क्रॉस-सेक्शन तपशील आणि एकूण लांबी कळवा आणि आम्ही त्यानुसार कोट देऊ.

Q3: तुम्ही आमच्या रेखांकनानुसार उत्पादनांवर प्रक्रिया करू शकता का?

उ: होय. फिक्स्ड-लेंथ कटिंग, एंड चेम्फरिंग, ड्रिलिंग, टॅपिंग आणि इतर फिनिशिंग प्रक्रिया सर्व घरामध्ये केल्या जातात. डिलिव्हरी झाल्यावर रेल इन्स्टॉलेशनसाठी तयार आहेत, तुमच्या सुविधेवर पुढील प्रक्रिया करण्याची आवश्यकता नाही.

Q4: तुमचे रेल कोणते वारा आणि बर्फाचे भार सहन करू शकतात?

A: आमच्या H-Rails मध्ये कठोर वारा आणि बर्फ लोड सिम्युलेशन चाचणी झाली आहे. आम्ही स्थानिक हवामान मापदंडांच्या आधारे लोड गणना करू शकतो आणि EN 1991 आणि ASCE 7 सारख्या आंतरराष्ट्रीय मानकांची पूर्तता करण्यासाठी योग्य H-Rail मॉडेलची शिफारस करू शकतो.

Q5: तुम्ही मोठ्या प्रमाणात ऑर्डरसाठी गुणवत्ता सुसंगतता कशी सुनिश्चित करता?

उ: पॅकेजिंगपूर्वी प्रत्येक बॅचमध्ये सरळपणा, स्ट्रक्चरल अखंडता आणि पृष्ठभागाच्या गुणवत्तेची तपासणी केली जाते; प्रारंभिक नमुन्यापासून अंतिम कंटेनरवर समान स्वीकृती मानके लागू केली जातात.

Q6: तुमचे H-Rails बाजारातील मुख्य प्रवाहातील PV clamps शी सुसंगत आहेत का?

स्टँडर्ड एच-रेल प्रोफाइल बाजारात उपलब्ध असलेल्या बहुतेक मिड-क्लॅम्प्स, एंड-क्लॅम्प्स आणि स्टेनलेस स्टील फास्टनर्सशी सुसंगत आहे. तुमच्याकडे जुळणारे क्लॅम्प्ससाठी विशिष्ट आवश्यकता असल्यास, आम्ही नवीन साचे तयार करून सानुकूल प्रोफाइल देखील तयार करू शकतो.
