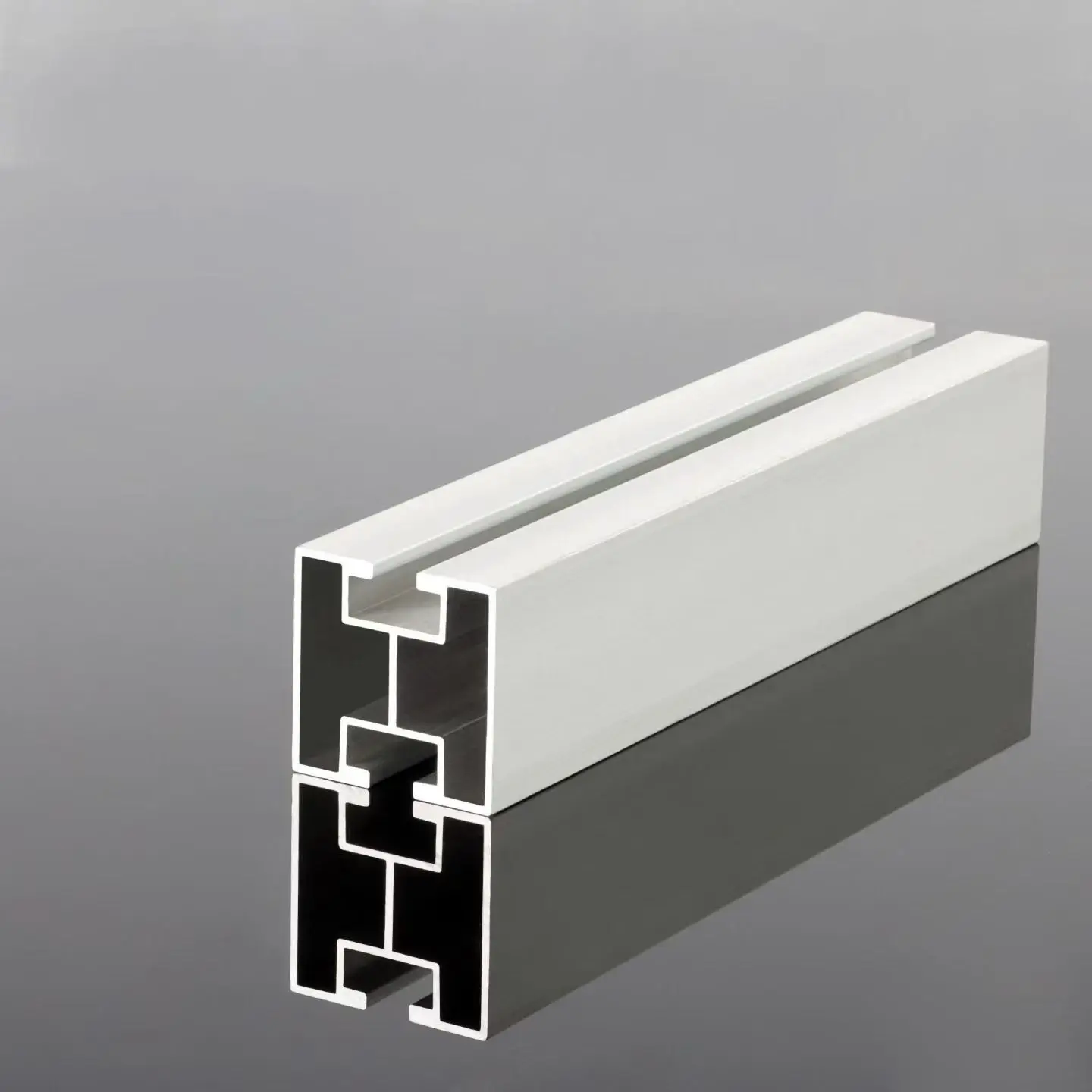

प्रबलित मार्गदर्शक रेल

ब्लूप्रिंट्सवर एकसारखे दिसणारे रेल एकदा उतार असलेल्या पृष्ठभागावर ॲरेमध्ये स्थापित केल्यावर खूप वेगळ्या पद्धतीने वागू शकतात: पर्लिनचे अंतर रुंद होते आणि लोडचे मार्ग बदलतात, ज्यामुळे सरळ प्रोफाइल हळूहळू समर्थनांच्या दरम्यान झुकते किंवा बकल होते. या विकृतीमुळे अनेकदा मॉड्युलचे चुकीचे संरेखन आणि कालांतराने सैल क्लॅम्प्स होतात; प्रबलित मार्गदर्शक रेल विशेषतः या समस्येचे निराकरण करण्यासाठी डिझाइन केलेले आहेत. गुओजियान सतत रेखांशाच्या फास्यांसह एकात्मिक कोल्ड-फॉर्मिंग प्रक्रियेचा वापर करून हे उत्पादन करते, ज्यामुळे मजबुतीकरण स्टीलचाच अविभाज्य भाग बनते.

प्रबलित रचना कशी कार्य करते

फासळ्यांचा एकच उद्देश आहे: वजन दुप्पट न करता वाकणे आणि टॉर्शन करण्यासाठी प्रोफाइलचा प्रतिकार वाढवणे. कारण रेल्स एकाच पासमध्ये थंड-निर्मित असतात, बरगड्या संपूर्ण लांबीच्या बाजूने सतत धावतात; मजबुतीकरण बिंदूंवर वेल्ड्सच्या अनुपस्थितीमुळे चक्रीय वाऱ्याच्या भाराखाली अकाली गंज किंवा क्रॅक होण्याची शक्यता असलेल्या क्षेत्रांना काढून टाकले जाते. सोप्या भाषेत सांगायचे तर, अतिरिक्त पोलाद वाकण्याच्या क्षणांचा प्रतिकार करण्यासाठी आवश्यक असलेल्या ठिकाणी धोरणात्मकरित्या ठेवले जाते.

सामग्री आणि कोटिंगची निवड साइटच्या परिस्थितीवर आधारित आहे, सवय नाही. झिंक-ॲल्युमिनियम-मॅग्नेशियम (ZAM) कोटिंग्ज एक दाट संरक्षणात्मक थर तयार करतात जी कापलेल्या कडांवर स्थलांतरित होऊ शकतात, ज्यामुळे ZAM-लेपित प्रबलित मार्गदर्शक रेल किनारी, मत्स्य-सौर आणि भरती-ओहोटीच्या सपाट प्रकल्पांसाठी शिफारस केलेली निवड बनते. हॉट-डिप गॅल्वनाइझिंग हे मानक अंतर्देशीय उर्जा संयंत्रांसाठी एक किफायतशीर उपाय आहे, तर "ब्लॅक स्टील" (अनकोटेड) पर्याय खरेदीदारांसाठी उपलब्ध आहेत जे नंतर त्यांच्या स्वत: च्या पृष्ठभागावरील उपचार लागू करण्यास प्राधान्य देतात.

मुख्य फायदे आणि त्यामागील कारणे

जास्त कडकपणा, जास्त वजन नाही:

एकात्मिक प्रबलित प्रोफाइल प्रति किलोग्राम जास्त लोड-असर क्षमता देते. हे रूफटॉप प्रकल्पांना मृत वजन नियंत्रणात ठेवताना संरचनात्मक ताकद वाढवण्यास अनुमती देते - बिल्डिंग लोड मार्जिन घट्ट असताना थेट फायदा.

साइटशी जुळणारे कोटिंग्स:

उच्च-आर्द्रता किंवा मीठ-स्प्रे वातावरणासाठी ZAM, मानक पॉवर प्लांटसाठी हॉट-डिप गॅल्वनाइजिंग आणि स्थानिक कोटिंग आवश्यक असलेल्या प्रकल्पांसाठी ब्लॅक स्टील. ZAM आवृत्ती 25 वर्षांची अँटी-कॉरोझन वॉरंटी, हॉट-डिप गॅल्वनाइज्ड आवृत्ती 15 वर्षांसह येते आणि रचना स्वतः 10 वर्षांची वॉरंटी देते.

जलद स्थापना:

प्रबलित मार्गदर्शक रेल्वेचा चॅनेल-आकाराचा क्रॉस-सेक्शन थेट टी-बोल्ट सामावून घेतो; री-ड्रिलिंगची गरज काढून टाकून घटकांची स्थिती रेल्वेच्या बाजूने सरकवून समायोजित केली जाऊ शकते. जुळणारे क्लॅम्प आणि कनेक्टर आमच्या स्वतःच्या उत्पादन लाइनमधून येतात, तुमच्या इंस्टॉलेशन साखळीतून संपूर्ण पुरवठादार प्रभावीपणे काढून टाकतात.

शिपमेंटपूर्वी प्री-फेब्रिकेशन:

रेखांकनानुसार पंचिंग, कटिंग आणि वेल्डिंग घरामध्ये पूर्ण केले जाते. प्रबलित रेल आगमनानंतर तात्काळ स्थापनेसाठी तयार आहेत, ऑन-साइट ग्राइंडिंग, कटिंग आणि गंज-संरक्षण टच-अप कमी करणे-दूरस्थ माउंटन पॉवर प्लांटसाठी महत्त्वपूर्ण आहे जिथे प्रत्येक वाचवलेला मनुष्य-तास वास्तविक खर्च बचतीत अनुवादित होतो.

तांत्रिक तपशील

आयटम	तपशील
साहित्य	कोल्ड-फॉर्म कार्बन स्टील
रचना	एकात्मिक कोल्ड-फॉर्म्ड सेक्शन + सतत अविभाज्य रिब्स
कोटिंग पर्याय	झिंक-ॲल्युमिनियम-मॅग्नेशियम (ZAM) / हॉट-डिप गॅल्वनाइज्ड / ब्लॅक फिनिश (अनकोटेड)
कमाल जाडी	12 मिमी
विभाग	प्रति ग्राहक रेखाचित्रे सानुकूल विभाग
लांबी	रेखाचित्रांनुसार लांबीपर्यंत कट करा
फास्टनिंग	टी-बोल्टसह सुसंगत स्लॉट; स्वयं-उत्पादित मिड/एंड क्लॅम्प्स आणि कनेक्टर
हमी	अँटी-कॉरोझन वॉरंटी: ZAM साठी 25 वर्षे, हॉट-डिप गॅल्वनाइज्डसाठी 15 वर्षे; स्ट्रक्चरल वॉरंटी: 10 वर्षे
MOQ	1 × 20GP कंटेनर; चाचणी आदेश निगोशिएबल
आघाडी वेळ	ठेव पावतीनंतर 7-15 कार्य दिवस
व्यापार अटी	FOB / CFR / CIF

अर्ज

प्रबलित मार्गदर्शक रेल अशा साइटसाठी डिझाइन केले आहेत जेथे मानक प्रोफाइल त्यांच्या लोड-असर मर्यादांपर्यंत पोहोचतात. खाली दिलेले ॲप्लिकेशन आम्हाला बऱ्याचदा वारंवार येत असलेल्या लोड परिस्थितींचा समावेश करतात.

माउंटन पीव्ही वनस्पती:

लहरी भूभागामुळे असमान वारा आणि बर्फाचा भार येतो. प्रबलित प्रोफाइल हे सुनिश्चित करते की ॲरे वेगवेगळ्या स्पॅनमध्ये सरळ राहते- कारण क्लॅम्प दुसऱ्या आणि तिसऱ्या वर्षांच्या ऑपरेशनमध्येही सुरक्षित राहतात.

मत्स्य-सौर आणि कृषी-सौर प्रकल्प:

ओपन-एअर वातावरण, महत्त्वपूर्ण दैनंदिन तापमान चढउतार आणि ओलसर जमिनीची परिस्थिती या सर्वांमुळे गंज वाढतो. ZAM कोटिंग या पर्यावरणीय ताणांना तोंड देते, तर प्रबलित प्रोफाइल पाणी किंवा पिकांवरील दीर्घ कालावधीशी संबंधित अतिरिक्त भार हाताळते.

ऑफशोअर आणि टाइडल फ्लॅट प्लांट्स:

सॉल्ट स्प्रे रेलसाठी अंतिम चाचणी दर्शवते. येथे, घट्ट, प्रबलित प्रोफाइल वाऱ्याच्या दाबाला प्रतिकार करते, तर ZAM कोटिंग बाहेरून गंज थांबवते; दोन्ही मागण्या गंभीर असल्याने, आम्ही दोन्ही वैशिष्ट्ये निर्दिष्ट करण्याची शिफारस करतो.

ट्रॅकिंग सिस्टम:

सिंगल-अक्ष आणि दुहेरी-अक्ष प्रणाली दिवसभरात पुनरावृत्ती लोडिंगच्या अधीन असतात. या परिस्थितीत मानक प्रोफाइल विकृत होऊ शकतात, तर प्रबलित प्रोफाइल विशेषत: चक्रीय भार सहन करण्यासाठी इंजिनियर केलेले असतात.

लवचिक माउंटिंग सिस्टम:

मोठ्या-स्पॅन लवचिक संरचनांना किमान आधारभूत समर्थनासह त्यांचा आकार राखण्यासाठी रेलची आवश्यकता असते. स्ट्रक्चरल कडकपणा-फक्त सामर्थ्यच नाही—मॉड्युल्सचा डिझाइन केलेला झुकणारा कोन राखण्यासाठी मुख्य घटक आहे. व्यावसायिक आणि औद्योगिक रूफटॉप सोलर प्लांट्स: छतावरील भार मर्यादा स्वत: ची वजन मर्यादित करते, प्रति किलोग्रॅम जास्तीत जास्त ताकद वाढवणे आवश्यक बनवते - तंतोतंत बरगडी भूमिती दीर्घ, सतत धावांमध्ये काय देते.

हाताळणी, स्थापना आणि देखभाल

स्टोरेज आणि वाहतूक:

झाकलेल्या, हवेशीर भागात उंचावलेल्या आधारांवर स्टॅक; इन्स्टॉलेशनपूर्वी कोटिंग स्क्रॅच किंवा सेक्शन विकृत होऊ नये म्हणून हाताळणी दरम्यान काठ संरक्षण वापरा.

ऑन-साइट प्रक्रिया:

सर्व कापलेल्या कडा डिबर करा आणि अँटी-कॉरोझन टच-अप कोटिंग लावा. रिब टाळण्यासाठी पोझिशन राहील; बरगडी स्वतः कधीच बारीक करू नका - बरगडी शक्तीचा स्त्रोत आहे, म्हणून ती बारीक केल्याने ही रेल खरेदी करण्याचा उद्देश नष्ट होतो.

स्थापना:

फक्त सरळ, खराब झालेले रेल वापरा; फास्टनर्सला स्टँडर्ड टॉर्क स्पेसिफिकेशन्समध्ये घट्ट करा आणि आवश्यकतेनुसार जोडांवर विस्ताराचे अंतर सोडा. डोंगराळ, भरती-ओहोटीच्या सपाट किंवा किनारी भागातील प्रकल्पांसाठी, प्रबलित मार्गदर्शक रेल बसवण्यापूर्वी पाया स्थिर असल्याची खात्री करा.

O&M:

वेळोवेळी बोल्ट, विभाग विकृती आणि कोटिंगची स्थिती तपासा; मीठ फवारणीच्या संपर्कात असलेल्या वातावरणासाठी तपासणीचे अंतर कमी करा. सहाय्यक उपकरणे बसवताना डिझाईन भार ओलांडू नका आणि कोटिंगचे कोणतेही नुकसान त्वरीत स्पर्श करा.

वारंवार विचारले जाणारे प्रश्न

Q1: मी झिंक-ॲल्युमिनियम-मॅग्नेशियम (ZAM) आवृत्ती निवडावी की हॉट-डिप गॅल्वनाइज्ड आवृत्ती?

A: साइटच्या अटी ठरवू द्या. किनारी, मत्स्य-सौर किंवा भरती-ओहोटीच्या सपाट प्रकल्पांसाठी, आम्ही ZAM ची शिफारस करतो—कोटिंग कापलेल्या कडांचे संरक्षण करते आणि मीठ-स्प्रे गंजला प्रतिकार करते, 25 वर्षांच्या अँटी-कॉरोझन वॉरंटीद्वारे समर्थित आहे. मानक अंतर्देशीय वनस्पतींसाठी, हॉट-डिप गॅल्वनाइजिंग 15 वर्षांच्या अँटी-कॉरोझन वॉरंटीसह उत्कृष्ट खर्च-प्रभावीता देते.

Q2: तुम्ही आमच्या स्वतःच्या क्रॉस-सेक्शन रेखांकनांवर आधारित प्रबलित मार्गदर्शक रेल तयार करू शकता?

उ: होय. सानुकूल विभाग आमच्या व्यवसायाचा एक मानक भाग आहेत: आम्ही रेखांकनानुसार कोल्ड-रोल तयार करतो (12 मिमी पर्यंत जाडी) आणि संपूर्ण पंचिंग, कटिंग आणि वेल्डिंग इन-हाउस, त्यामुळे डिलिव्हरी झाल्यावर उत्पादन स्थापनेसाठी तयार आहे.

Q3: कोणती वॉरंटी दिली जाते?

A: आम्ही ZAM आवृत्त्यांसाठी 25 वर्षांची अँटी-कॉरोझन वॉरंटी, हॉट-डिप गॅल्वनाइज्ड आवृत्त्यांसाठी 15 वर्षे आणि माउंटिंग सिस्टमसाठी 10 वर्षांची संरचनात्मक वॉरंटी देऊ करतो.

Q4: ते कसे पॅकेज केले जातात? कंटेनरची क्षमता किती आहे?

A: 20GP कंटेनरमध्ये अंदाजे 2 MW किमतीचे माउंटिंग सिस्टम स्टील असते, तर 40HQ मध्ये सुमारे 4-5 MW असते. समुद्राच्या वाहतुकीसाठी रेल्वे बंडल आणि संरक्षित आहेत; प्रारंभिक प्रकल्पांसाठी लहान-बॅचच्या चाचणी ऑर्डरवर वाटाघाटी केल्या जाऊ शकतात.

Q5: कोणती गुणवत्ता प्रमाणपत्रे प्रदान केली जाऊ शकतात?

उ: कारखाना ISO 9001, ISO 14001, आणि ISO 45001 मानकांना प्रमाणित आहे; संरचनात्मक गणना अहवाल आणि तृतीय-पक्ष चाचणी अहवाल उपलब्ध आहेत. कृपया आम्हाला गंतव्य बाजारपेठ कळवा जेणेकरून आम्ही आवश्यक विशिष्ट कागदपत्रांची पुष्टी करू शकू.
